Pompe à cuve de transport pneumatique à phase dense industrielle

Notrepompe à cuve de transport pneumatique en phase dense Ce système est conçu pour un transfert fiable et à haut rendement de poudres en vrac et de matériaux granulaires, offrant des performances de convoyage stables avec un minimum d'entretien afin de réduire vos coûts d'exploitation globaux.

Numéro d'article :
Pneumatic conveying bin pump
Commande (MOQ) :
1
Paiement :
Negotiation
Origine du produit :
Hefei,China
Couleur :
Customize
Port maritime :
Negotiation
Délai de mise en œuvre :
Negotiation
Poids :
Based on actual

DEMANDEZ UN DEVIS DÈS MAINTENANT

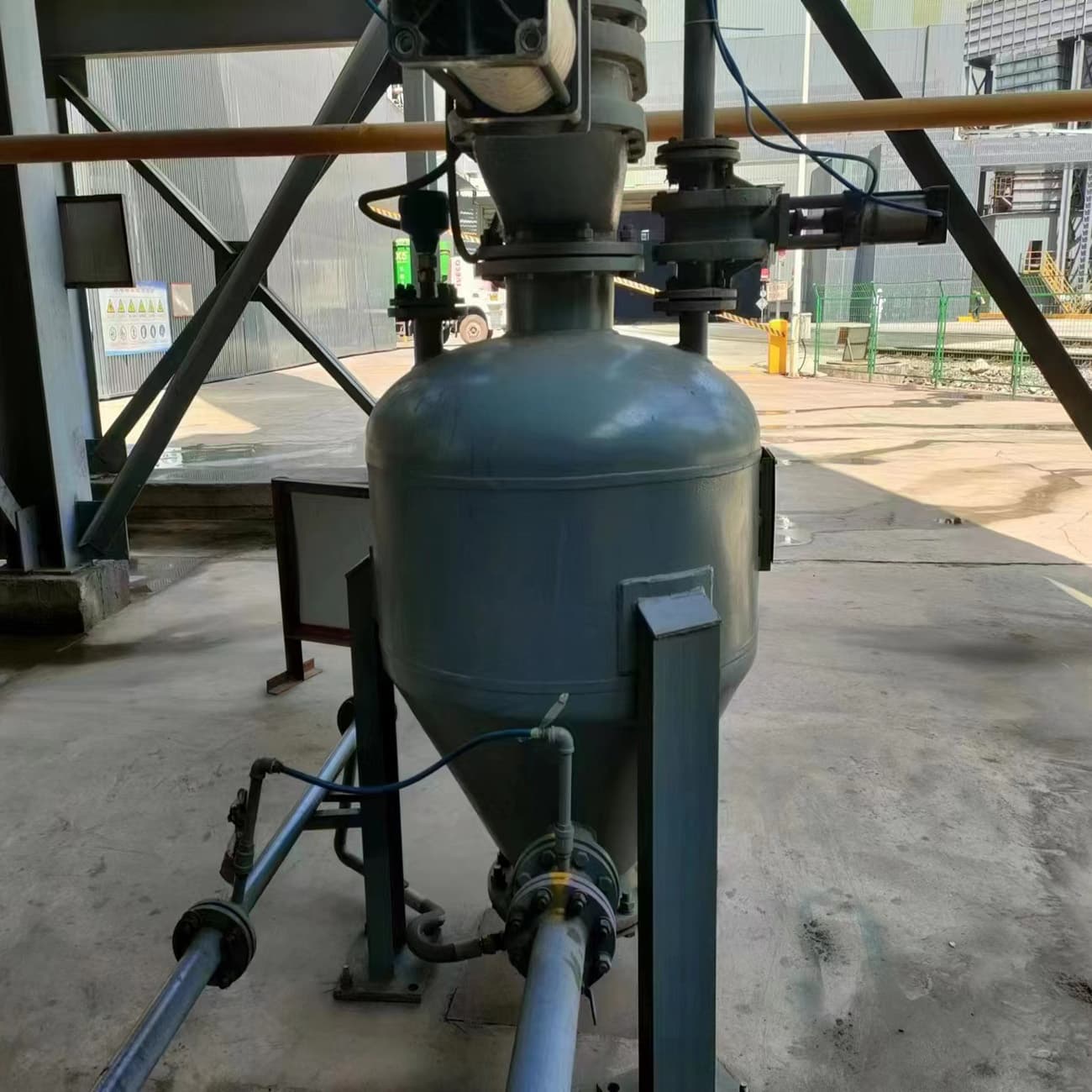

Pompe à cuve de transport pneumatique à phase dense industrielle

Notre pompe à chambre HCPCD est l'équipement de transport principal pour le transport pneumatique de liquides sous pression positive. Elle utilise du gaz comprimé de 0,5 à 0,7 MPa comme source d'énergie et le rapport solide/gaz pendant le transport peut atteindre 25 à 50 kg/kg. La distance maximale de transport est de 1 500 mètres. Le système de pompage de la pompe à réservoir sous pression fonctionne en mode haute pression et basse vitesse, ce qui minimise le broyage des matériaux, réduit l'usure des canalisations et diminue considérablement la consommation d'énergie.

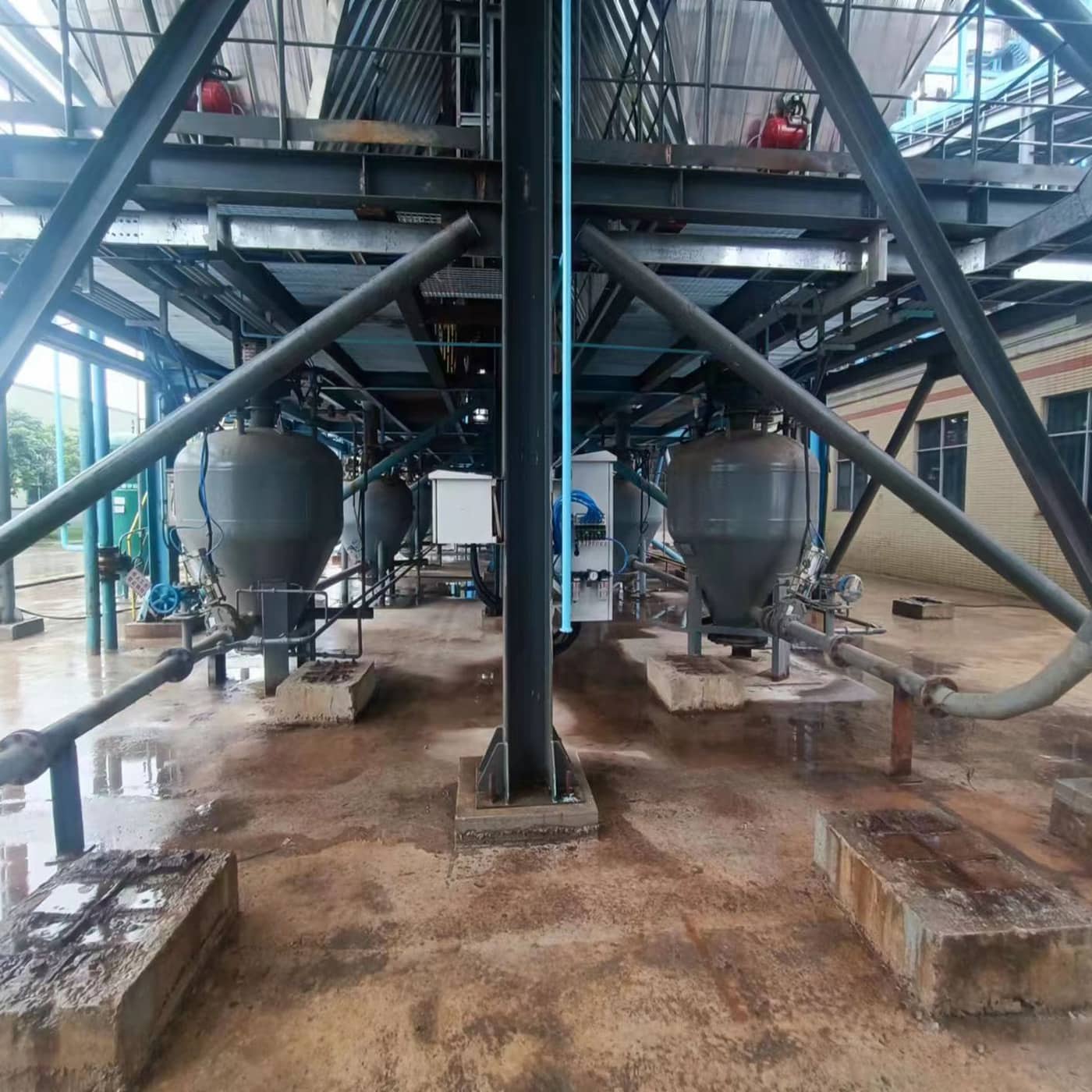

Bin Pump Pneumatic Conveying

Principe de fonctionnement

Ce système fonctionne en mode batch intermittent avec quatre étapes séquentielles :

Remplissage

Les vannes d'entrée et de sortie s'ouvrent ; le matériau s'écoule par gravité dans la cuve. Le remplissage s'arrête automatiquement au déclenchement du capteur de niveau ou après un délai prédéfini.

pressurisation

Les vannes d'admission et d'évacuation se ferment. De l'air comprimé à haute pression remplit le réservoir pour créer la pression de transport.

Transport

La vanne de décharge s'ouvre. Les matériaux circulent dans la canalisation par écoulement à bouchons en phase dense jusqu'au silo de réception.

Purge

La chute de pression indique que le réservoir est vide. L'alimentation en air est coupée ; l'air résiduel purge la canalisation pour éviter les obstructions.

Tableau des paramètres de la pompe de transport pneumatique standard

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD18/N	PCD20/N	PCD22/N	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	5.0~6.7m³	7.0~10.0m³	10.0~15.0m³	Horizontal (m)	Vertical (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	12~20	16~32	25~50	500	30
cendres volantes	0,75		18~32	25~48	35~70	50
Poudre de calcaire / poudre minérale	0,8		20~35	26~51	38~75	500	30
Ciment/matières premières	1.0		24~42	32~65	48~95	500	30
Poudre de silicium	1.2		28~50	40~75	55~115	500	30

Tableau des paramètres de la pompe de transport pneumatique à petite échelle

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD08/M	PCD10/M	PCD12/M	PCD14/M	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	0,2~0,5m³	0,6~1,6m³	1,5~2,5m³	2,5~5,0m³	Horizontal (m)	Vertical (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	0,5~1,8	1,5~5,5	5.0~9.0	8.0~18.0	100	20
cendres volantes	0,75		0,9~2,8	2,5~8,5	7.0~14.0	12.0~27.0	100	20
Poudre de calcaire / poudre minérale	0,8		1.0~3.0	3.0~9.0	8.0~15.0	12.0~28.0	100	20
Ciment/matières premières	1.0		1,2~3,5	3,5 à 11,5	10.0~18.0	16.0~36.0	100	20
Poudre de silicium	1.2		1,5~4,0	4,5~13,5	12.0~20.0	19.0~43.0	100	20

Tableau des paramètres des pompes de transport pneumatique longue distance

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD24/L	PCD26/L	PCD28/L	PCD30/L	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	16~20m³	18~22m3	20~27m³	26~32m³	Horizontal (m)	Horizontal (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	20~40	25~45	30~55	45~65	1000	25
cendres volantes	0,75		35~60	45~65	45~80	65~95	1000	25
Poudre de calcaire / poudre minérale	0,8		40~65	45~70	50~85	70~100	70~100	1000	25
Ciment/matières premières	1.0		50~80	55~90	65~110	90~120	1000	25

Tableau des paramètres de la pompe de transport pneumatique à grande capacité

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD24/H	PCD26/H	PCD28/H	PCD30/H	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	16~20m³	18~22m³	20 à 27 m³	26~32m³	Horizontal (m)	Horizontal (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	50~80	60~90	65~110	80~130	200	20
cendres volantes	0,75		75~125	85~130	95~160	125~190	200	20
Poudre de calcaire / poudre minérale	0,8		80~130	90~140	100~170	130~200	200	20
Ciment/matières premières	1.0		100~150	115~175	130~215	165~260	200	20

Applications
Notre pompe pneumatique à cuve en phase dense établit la norme du secteur pour la manutention des cendres volantes dans les centrales électriques et le transport des matières premières dans les cimenteries.
Largement déployé dans d'autres secteurs :
- Métallurgie et exploitation minière : Poudre minérale, silice, alumine
- Industrie chimique : Matières premières chimiques en poudre diverses
- Agroalimentaire et pharmaceutique : Sucre, amidon, additifs en poudre – configurations personnalisées disponibles

Si vous êtes intéressé par notre pompe de convoyage pneumatique à phase dense pour trémies, ou si vous avez besoin d'une solution de convoyage personnalisée adaptée à vos besoins spécifiques, veuillez nous contacter sans délai. Notre équipe d'experts vous répondra sous 24 heures et vous fournira des informations détaillées sur le produit ainsi qu'un devis.
