Pompe à jet pour transport pneumatique industriel

Pompe à jet pour transport pneumatique industriel

Vous recherchez une solution économique et facile à utiliser pour le transport de matériaux en poudre et granulés ?

Vous recherchez une solution de transport économique et facile à utiliser pour les poudres et les granulés ? Notre pompe à jet pneumatique pour transport en phase diluée offre un transport efficace et régulier, une structure simple, un entretien réduit et une grande flexibilité. Elle convient aux applications de transport industriel, aussi bien dans les PME que dans les grandes usines.

Présentation du produit

La pompe à jet pneumatique à pression positive en phase diluée PJP est un équipement de transport continu basse pression installé sous les silos ou les trémies de stockage. Utilisant la pression du matériau ou un sas, elle transporte les matériaux granulaires vers le lieu de stockage cible par air comprimé et canalisations.

Ce système de convoyage professionnel à pression positive utilise une technologie de pointe en phase diluée pour un transport stable des poudres, granulés et petites particules. Sa structure compacte, sans pièces mobiles complexes, garantit une installation et une mise en service aisées, ainsi qu'une maintenance réduite.

Principe de fonctionnement

Le système de transport pneumatique à pompe à jet PJP se compose d'une pompe à jet, d'une vanne papillon pneumatique, d'une trémie supérieure de pompe, d'une vanne à vis manuelle et d'une unité d'alimentation en air (principalement un souffleur Roots), conçue pour le transport efficace de poudres et de matériaux granulaires.

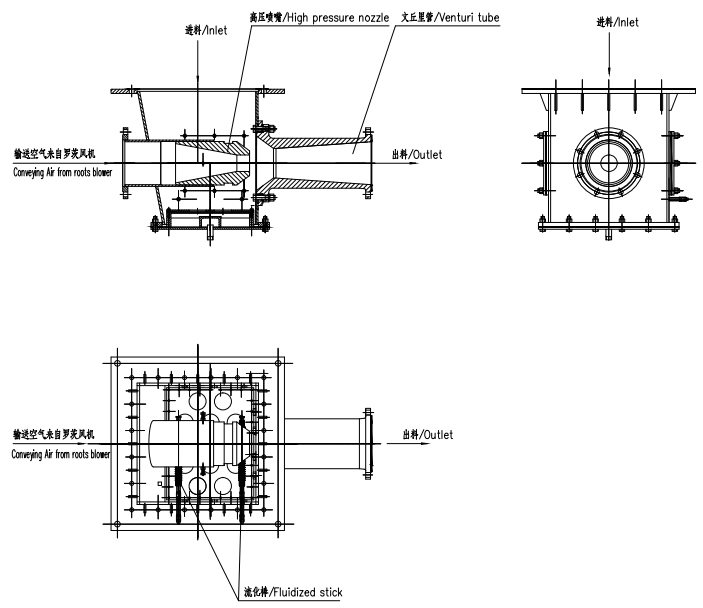

Les matériaux s'écoulent par la vanne à vis manuelle, la trémie supérieure de la pompe et la vanne papillon pneumatique vers la pompe à jet. L'air comprimé traverse la buse interne de la pompe pour former un flux d'air à grande vitesse, créant une dépression à l'intérieur de la pompe et mélangeant les matériaux avec le flux d'air pour former un mélange gaz-solide.

Par l'intermédiaire du diffuseur du dispositif à jet, l'énergie cinétique du flux d'air est convertie en énergie de pression statique, permettant ainsi d'acheminer le matériau jusqu'à sa destination via la canalisation.

La vanne à vis manuelle facilite la mise en service et la maintenance, tandis que la vanne papillon pneumatique contrôle la mise en marche/arrêt du transport et se ferme automatiquement en cas d'anomalies de pression pour un fonctionnement sûr.

Deux modes de fonctionnement

La pompe à jet PJP dispose de deux modes de fonctionnement pratiques pour le transport de poudres et de matériaux granulaires :

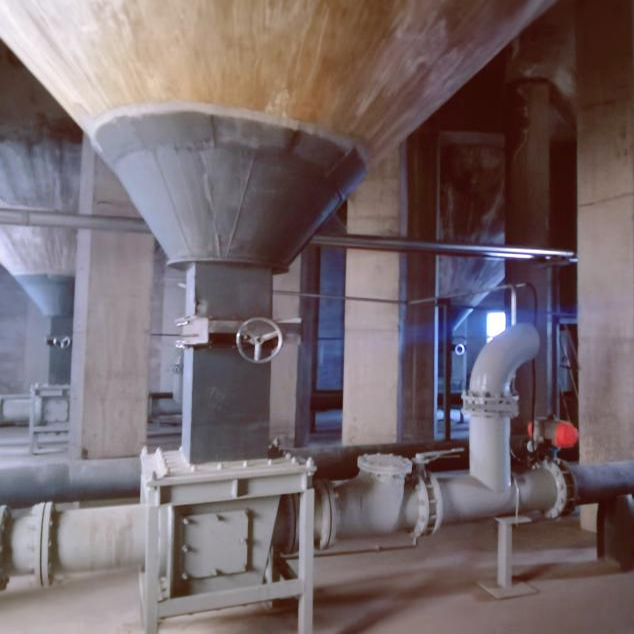

1. Installation sous-silo : Monté au fond du silo, ce mode utilise la pression de la colonne de matériau du silo pour le transport, la capacité de transport variant en fonction de la hauteur du matériau du silo.

2. Configuration à sas rotatif : Lorsqu'elle est équipée d'un sas rotatif, la capacité de transport de la pompe à jet est contrôlée par le débit de refoulement du sas, permettant un transport plus stable et plus constant.

Pompe à jet pneumatique de transport en phase diluée à pression positive de type PJP

Modèle de spécification	PJP-1	PJP-2	PJP-3
Diamètre du tuyau d'alimentation (pouces)	3～6	7～10	12～16
Volume de livraison (t/h)	1～9	10～40	41～80

Convient pour Pour le transport de ciment, de cendres volantes, de poudre de charbon, de poudre minérale et de poudre chimique, il améliore l'efficacité, réduit la consommation d'énergie et résout les problèmes de maintenance des équipements de convoyage traditionnels.



Cas

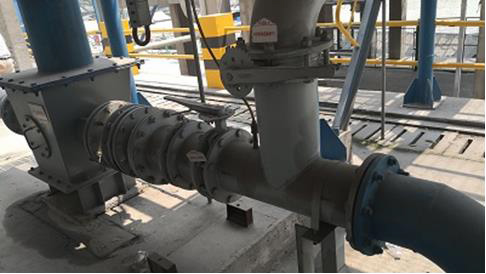

Objet des travaux : Conception, fabrication et fourniture d’un (1) système de transport pneumatique de cendres volantes à pompe à jet PJP-3 ★ Capacité de transport : 45 t/h ★ Distance de transport horizontal : 110 m ★ Hauteur verticale : 20 m



Pourquoi nous choisir ?

Nous sommes un fabricant professionnel d'équipements de transport pneumatique, spécialisé dans la R&D, la production et le service après-vente international. Nous nous engageons à fournir des solutions de transport de haute qualité et économiques à nos clients du monde entier.

Notre pompe à jet pour transport pneumatique en phase diluée se distingue par :

1. Efficacité supérieure : Conçu pour le transport à grande vitesse et stable de poudres et de granulés, améliorant considérablement l'efficacité opérationnelle.

2. Faible maintenance : Doté d'une structure simple sans pièces mobiles complexes, il réduit efficacement les temps d'arrêt et les coûts de maintenance.

3. Économies d'énergie : La conception optimisée du circuit d'air réduit la consommation d'énergie jusqu'à 15-25 %, diminuant ainsi vos coûts d'exploitation globaux.

4. Assistance fiable : Bénéficiez d'une assistance technique 24h/24 et d'un contrôle qualité rigoureux, garantissant une longue durée de vie et un fonctionnement sans problème.
