Système de transport pneumatique en phase diluée

Pompe de transport pneumatique à jet basse pression

Une solution économique, économe en énergie et sans poussière pour le transport de matériaux en poudre, adaptée au transport sur moyennes et courtes distances dans de nombreux secteurs industriels.

Présentation du produit

Notre système de pompe à jet pour transport pneumatique en phase diluée à pression positive est un équipement de manutention haute performance, utilisant une technologie de transport continu à basse pression. Il assure un transport de poudres entièrement clos, sans poussière et à faible abrasion, grâce à sa structure compacte, sa facilité d'entretien et son fonctionnement stable. Il est largement utilisé dans les secteurs des matériaux de construction, de la métallurgie, de la chimie, de l'agroalimentaire, de la pharmacie et autres, résolvant ainsi les problèmes des méthodes de transport traditionnelles tels que la pollution par la poussière, l'usure importante et la complexité de la maintenance.

Principaux avantages

Sans poussière et respectueux de l'environnement : Conception de convoyage entièrement fermée, aucune fuite de poussière, conforme aux normes internationales de protection de l'environnement, protégeant l'environnement de travail et la santé de l'opérateur.

Économies d'énergie et haute efficacité : Adopte une technologie de convoyage à basse pression, faible consommation d'énergie, haute efficacité de convoyage, réduisant les coûts d'exploitation de l'entreprise.

Structure simple et entretien facile : absence de pièces de transmission complexes, faible encombrement au sol, installation et entretien quotidien faciles, réduisant ainsi le temps et les coûts d’entretien.

Fonctionnement stable et faible usure : Conception structurelle raisonnable, faible usure des matériaux, longue durée de vie de l'équipement, assurant une production continue et stable.

Scénarios d'application

Notre système de pompe à jet pour transport pneumatique en phase diluée à pression positive est largement utilisé dans diverses industries nécessitant le transport de poudres, résolvant ainsi le problème du transport efficace et propre des matériaux :

• Industrie des matériaux de construction : Transport de ciment, de cendres volantes, de sable en poudre, de chaux en poudre, etc.

• Industrie métallurgique : Transport de poudre de charbon, de poudre de minerai, de poudre de laitier, etc.

• Industrie chimique : Transport de poudres chimiques, pigments, additifs, etc.

• Industrie agroalimentaire et pharmaceutique : Transport de farine, d'amidon, de poudres médicinales, etc. (matériaux de qualité alimentaire en option)

• Autres industries : Transport de cendres de charbon, de poudre de gypse, etc. dans les centrales électriques.

Principe de fonctionnement

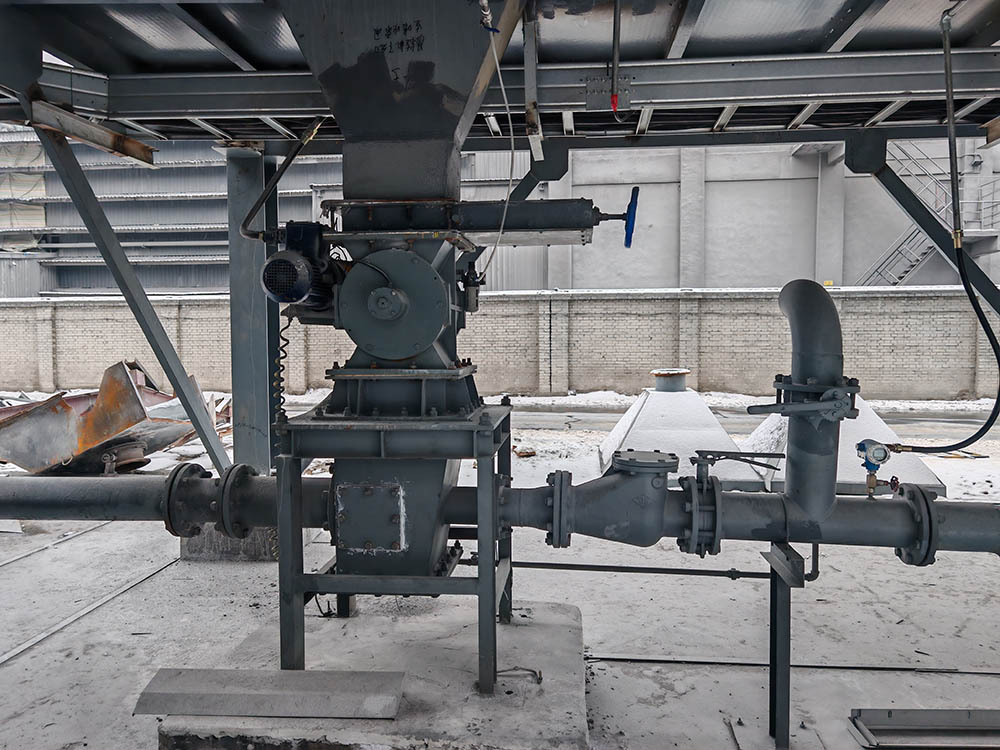

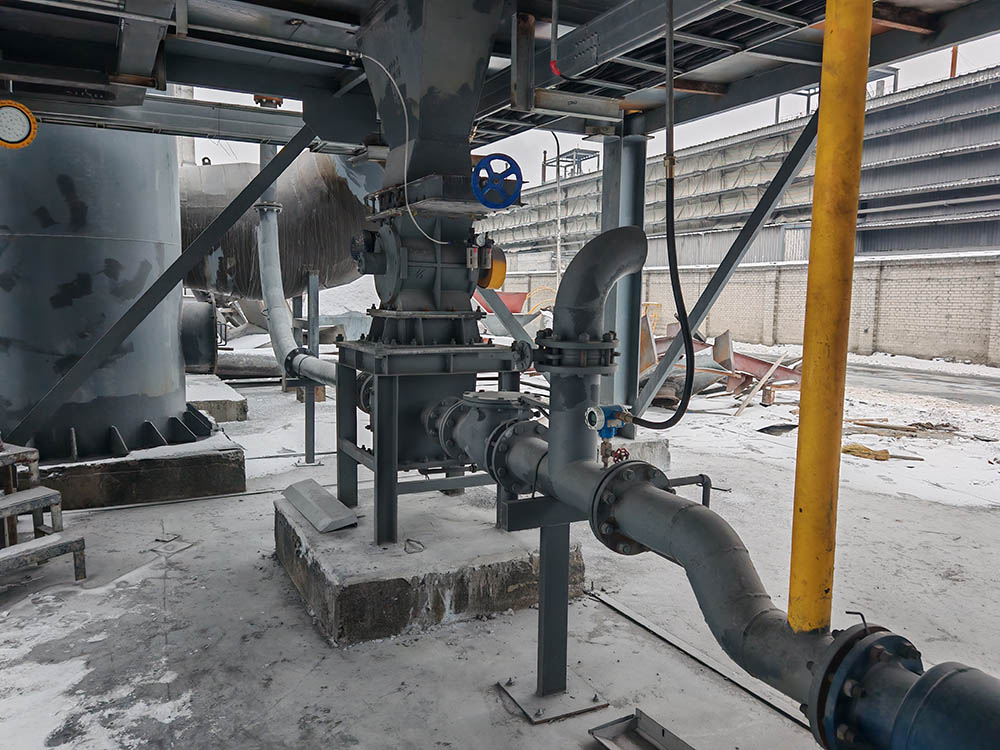

Le système de transport pneumatique à pompe à jet PJP se compose d'une pompe à jet, d'une vanne papillon pneumatique, d'une trémie supérieure de pompe, d'une vanne à vis manuelle et d'une unité d'alimentation en air (principalement un surpresseur Roots).

Les matériaux pulvérulents et granulaires transitent successivement par la vanne à vis manuelle, la trémie supérieure et la vanne papillon pneumatique avant d'être acheminés vers la pompe à jet. Lorsque l'air comprimé traverse la buse située à l'intérieur du corps de pompe, le flux d'air à grande vitesse qui en résulte crée une dépression. Cette dépression provoque le mélange du matériau contenu dans la trémie supérieure avec le flux d'air. Lorsque ce mélange gaz-solide traverse le diffuseur du dispositif d'injection, l'énergie cinétique du flux d'air est convertie en énergie de pression statique, transportant ainsi le matériau jusqu'à sa destination par le tuyau de refoulement.

La vanne à vis manuelle est utilisée pour la mise en service et la maintenance, tandis que la vanne papillon pneumatique contrôle le démarrage et l'arrêt du transport des matériaux et se ferme automatiquement en cas de pression anormale du système.

Deux modes de fonctionnement :

1. Installation sous silo : Lorsqu’elle est installée au fond d’un silo, la pompe à jet utilise la pression de la colonne de matériau pour le transport. Dans ce mode, le débit varie en fonction du niveau de matériau dans le silo.

2. Avec sas rotatif : Lorsque la pompe à jet est équipée d'un sas rotatif, la capacité de transport est déterminée par le débit de refoulement du sas, ce qui permet un transport plus stable.

Pompe à jet pneumatique de transport en phase diluée à pression positive de type PJP

Modèle de spécification	PJP-1	PJP-2	PJP-3
Diamètre du tuyau d'alimentation (pouces)	3～6	7～10	12～16
Volume de livraison (t/h)	1～9	10～40	41～80

Convient pour Pour le transport de ciment, de cendres volantes, de poudre de charbon, de poudre minérale et de poudre chimique, il améliore l'efficacité, réduit la consommation d'énergie et résout les problèmes de maintenance des équipements de convoyage traditionnels.



Cas

★ Objet des travaux : Conception, fabrication et fourniture d’un (1) système de transport pneumatique de sable résiduel contenant du cuivre, à pompe à jet PJP-0A ★ Capacité de transport : ≥ 0,8 t/h ★ Distance horizontale : 30 m ★ Hauteur verticale : 8 m



Pourquoi nous choisir ?

Nous sommes un fabricant professionnel d'équipements de transport pneumatique, spécialisé dans la R&D, la production et le service après-vente international. Nous nous engageons à fournir des solutions de transport de haute qualité et économiques à nos clients du monde entier.

Notre pompe à jet pour transport pneumatique en phase diluée se distingue par :

1. Efficacité supérieure : Conçu pour le transport à grande vitesse et stable de poudres et de granulés, améliorant considérablement l'efficacité opérationnelle.

2. Faible maintenance : Doté d'une structure simple sans pièces mobiles complexes, il réduit efficacement les temps d'arrêt et les coûts de maintenance.

3. Économies d'énergie : La conception optimisée du circuit d'air réduit la consommation d'énergie jusqu'à 15-25 %, diminuant ainsi vos coûts d'exploitation globaux.

4. Assistance fiable : Bénéficiez d'une assistance technique 24h/24 et d'un contrôle qualité rigoureux, garantissant une longue durée de vie et un fonctionnement sans problème.



Contactez-nous

Notre pompe à jet pour le transport pneumatique en phase diluée vous intéresse ou vous avez besoin d'une solution sur mesure ? Contactez-nous dès aujourd'hui.

Notre équipe de professionnels vous répondra sous 24 heures avec des informations détaillées sur nos produits, des devis et une assistance technique. Nous sommes impatients de vous aider à relever vos défis en matière de transport de matériaux !
