Pompe de transport pneumatique à jet basse pression

Pompe de transport pneumatique à jet basse pression

Vous recherchez une solution économique et facile à utiliser pour le transport de poudres et de matériaux granulaires ? Notre pompe à jet pneumatique pour transport en phase diluée est conçue pour offrir des performances de transport efficaces et continues, avec une structure simple, un faible coût d’entretien et une grande adaptabilité, répondant parfaitement aux besoins de transport industriel des petites et moyennes entreprises ainsi que des grandes usines.

Présentation du produit

Principe de fonctionnement

Le système de transport pneumatique à pompe à jet PJP se compose d'une pompe à jet, d'une vanne papillon pneumatique, d'une trémie supérieure de pompe, d'une vanne à vis manuelle et d'une unité d'alimentation en air (principalement un surpresseur Roots).

Les matériaux pulvérulents et granulaires transitent successivement par la vanne à vis manuelle, la trémie supérieure et la vanne papillon pneumatique avant d'être acheminés vers la pompe à jet. Lorsque l'air comprimé traverse la buse située à l'intérieur du corps de pompe, le flux d'air à grande vitesse qui en résulte crée une dépression. Cette dépression provoque le mélange du matériau contenu dans la trémie supérieure avec le flux d'air. Lorsque ce mélange gaz-solide traverse le diffuseur du dispositif d'injection, l'énergie cinétique du flux d'air est convertie en énergie de pression statique, transportant ainsi le matériau jusqu'à sa destination par le tuyau de refoulement.

La vanne à vis manuelle est utilisée pour la mise en service et la maintenance, tandis que la vanne papillon pneumatique contrôle le démarrage et l'arrêt du transport des matériaux et se ferme automatiquement en cas de pression anormale du système.

Deux modes de fonctionnement :

1. Installation sous silo : Lorsqu’elle est installée au fond d’un silo, la pompe à jet utilise la pression de la colonne de matériau pour le transport. Dans ce mode, le débit varie en fonction du niveau de matériau dans le silo.

2. Avec sas rotatif : Lorsque la pompe à jet est équipée d'un sas rotatif, la capacité de transport est déterminée par le débit de refoulement du sas, ce qui permet un transport plus stable.

Pompe à jet pneumatique de transport en phase diluée à pression positive de type PJP

Modèle de spécification	PJP-1	PJP-2	PJP-3
Diamètre du tuyau d'alimentation (pouces)	3～6	7～10	12～16
Volume de livraison (t/h)	1～9	10～40	41～80

Convient pour Pour le transport de ciment, de cendres volantes, de poudre de charbon, de poudre minérale et de poudre chimique, il améliore l'efficacité, réduit la consommation d'énergie et résout les problèmes de maintenance des équipements de convoyage traditionnels.

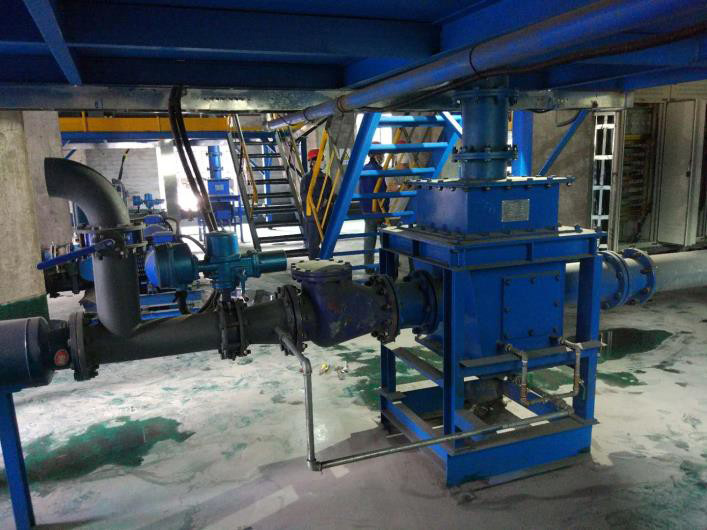

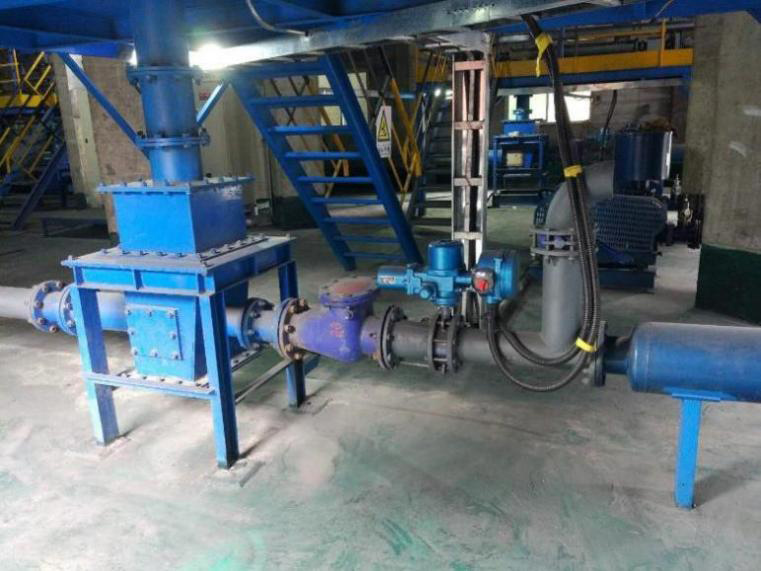

Cas

★ Utilisateur final : Philippine Cement Company ★ Étendue des travaux : Conception de modernisation et fourniture d’équipements pour 2 systèmes de transport pneumatique de cendres volantes à pompe à jet PJP-1C et PJP-2C ★ Capacité de transport : ≥ 20 t/h, ≥ 30 t/h ★ Distance horizontale : 20 m, 110 m ★ Hauteur verticale : 5 m, 20 m ★ Capacité de transport : 3 t/h ; 5,4 t/h ; 7,2 t/h ; 9,5 t/h ; 10,8 t/h ★ Distance horizontale : 31 m ; 51 m ; 101 m ; 47 m ; 91 m ★ Hauteur verticale : 20 m ; 11 m ; 11 m ; 11 m ; 11 m



Pourquoi nous choisir ?

Nous sommes un fabricant professionnel d'équipements de transport pneumatique, spécialisé dans la R&D, la production et le service après-vente international. Nous nous engageons à fournir des solutions de transport de haute qualité et économiques à nos clients du monde entier.

Notre pompe à jet pour transport pneumatique en phase diluée se distingue par :

1. Efficacité supérieure : Conçu pour le transport à grande vitesse et stable de poudres et de granulés, améliorant considérablement l'efficacité opérationnelle.

2. Faible maintenance : Doté d'une structure simple sans pièces mobiles complexes, il réduit efficacement les temps d'arrêt et les coûts de maintenance.

3. Économies d'énergie : La conception optimisée du circuit d'air réduit la consommation d'énergie jusqu'à 15-25 %, diminuant ainsi vos coûts d'exploitation globaux.

4. Assistance fiable : Bénéficiez d'une assistance technique 24h/24 et d'un contrôle qualité rigoureux, garantissant une longue durée de vie et un fonctionnement sans problème.



Contactez-nous

Notre pompe à jet pour le transport pneumatique en phase diluée vous intéresse ou vous avez besoin d'une solution sur mesure ? Contactez-nous dès aujourd'hui.

Notre équipe de professionnels vous répondra sous 24 heures avec des informations détaillées sur nos produits, des devis et une assistance technique. Nous sommes impatients de vous aider à relever vos défis en matière de transport de matériaux !
