Notre pompe à trémie à phase dense permet le transport de grands volumes et sur de longues distances de cendres volantes et de ciment. Le transport à faible vitesse minimise l'usure des canalisations et la consommation d'énergie pour les systèmes de traitement de poudres industriels, nouveaux ou modernisés.
Numéro d'article :
pneumatic conveying system supplierCommande (MOQ) :
1Paiement :
NegotiationOrigine du produit :
Hefei,ChinaCouleur :
CustomizePort maritime :
NegotiationDélai de mise en œuvre :
NegotiationPoids :
Based on actualPompe de transport pneumatique à phase dense haute capacité pour trémie

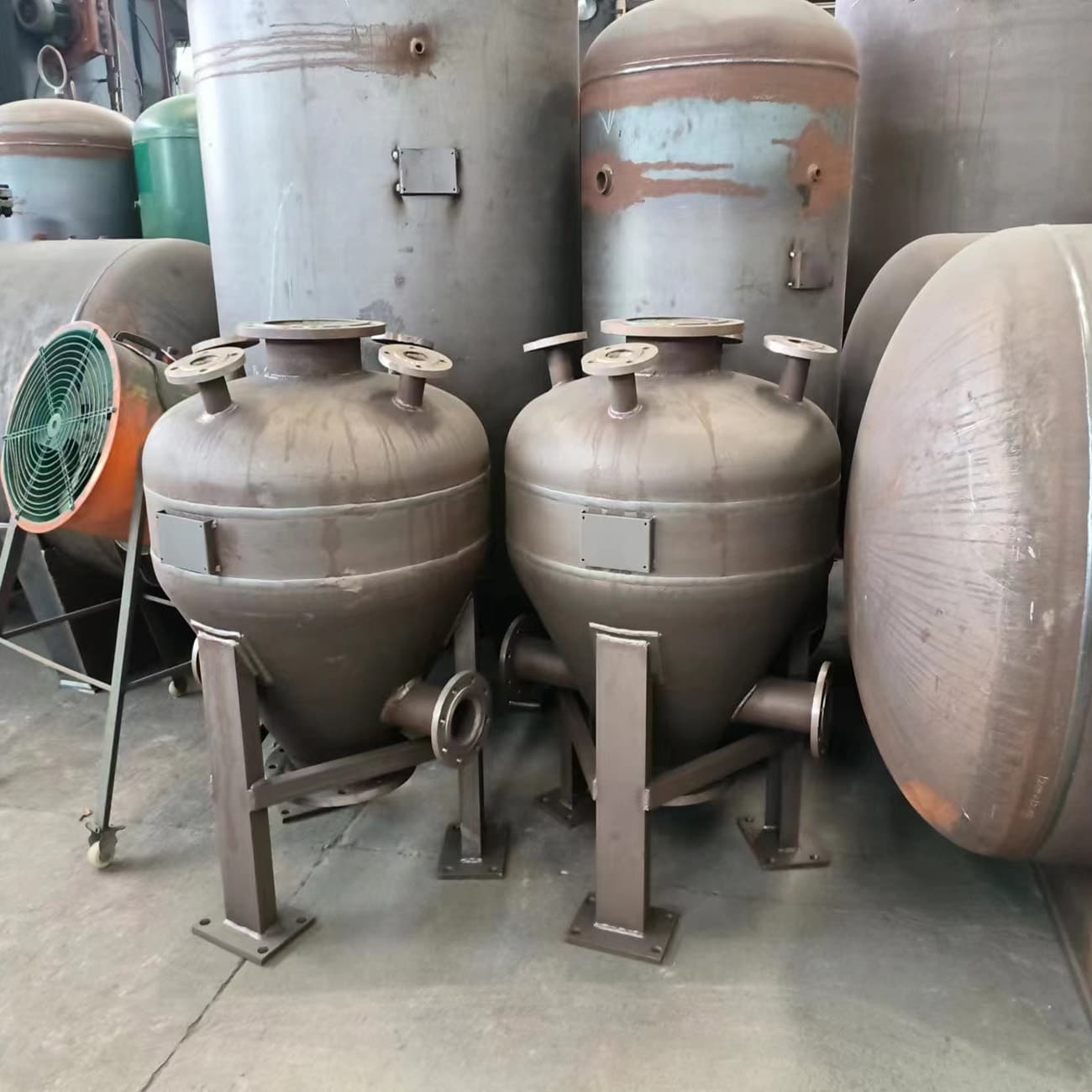

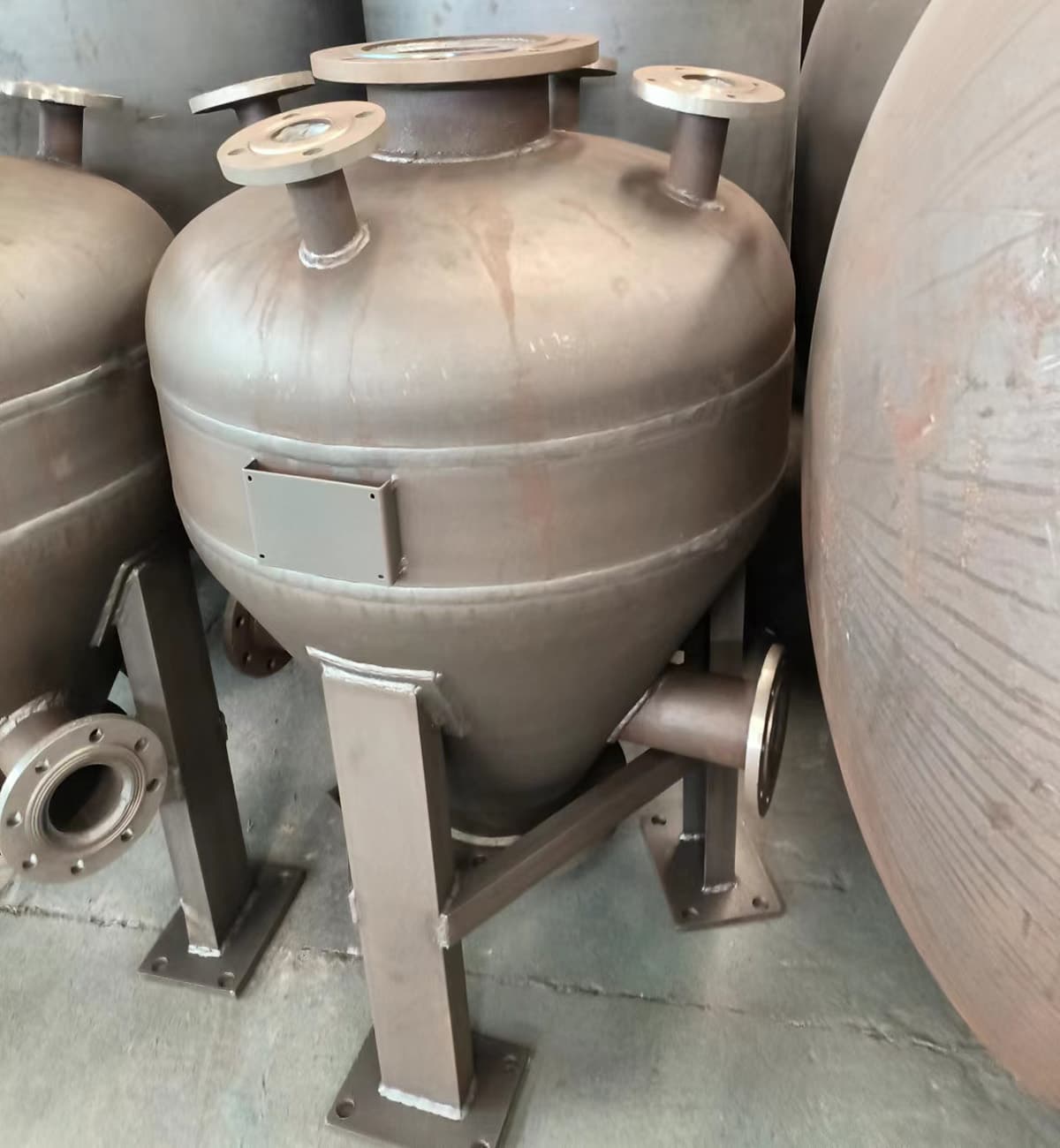

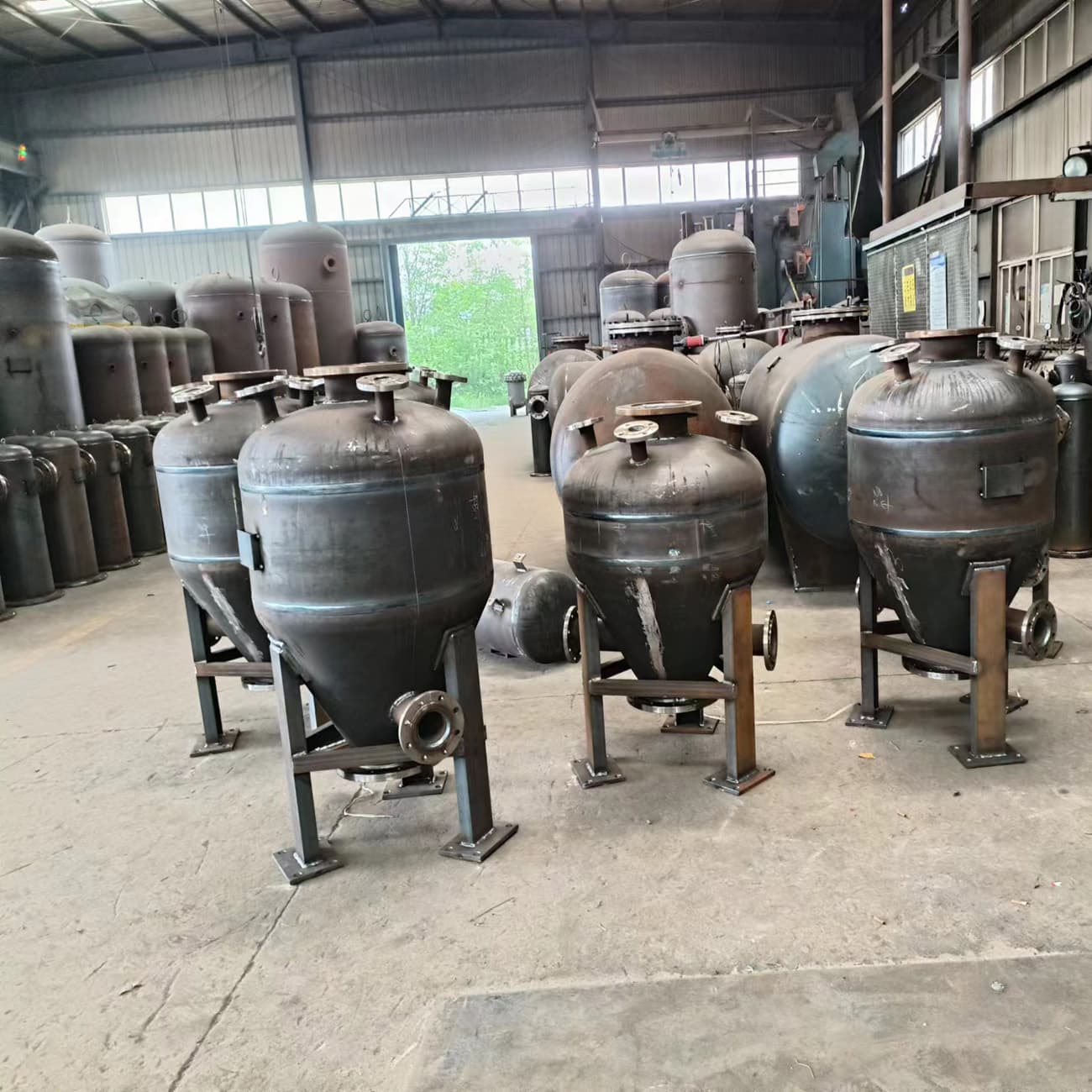

La pompe à trémie, également appelée pompe de transport ou pompe à cuve, constitue une solution de transport pneumatique en phase dense sous pression positive. Utilisant de l'air comprimé, elle achemine les poudres et les matériaux granulaires dans des canalisations sous haute pression et à faible vitesse, réduisant ainsi l'abrasion et préservant l'intégrité des matériaux. Grâce à son rapport solide/gaz élevé, ce système est parfaitement adapté aux matériaux abrasifs, fragiles et de grande valeur, et trouve de nombreuses applications dans les secteurs de l'énergie, du ciment, de la chimie et des mines.
Principe de fonctionnement
La pompe à trémie fonctionne selon un cycle d'alimentation par lots intermittent :
1. Remplissage : La matière première s'écoule dans le récipient sous pression depuis la trémie via la vanne d'alimentation.
2. Pressurisation : Le récipient se ferme hermétiquement et de l'air comprimé est injecté à l'intérieur.
3. Transport : Les matériaux forment des bouchons denses et sont propulsés à travers le pipeline vers l'emplacement cible.
4. Déchargement et séparation : Au point de réception, les matériaux se séparent du flux d'air et tombent dans le silo de stockage.
Un sifflement distinct marque la fin de chaque cycle, signalant que la canalisation est entièrement dégagée et prête pour l'opération par lots suivante.
Tableau des paramètres de la pompe de transport pneumatique standard
Transport de matériaux | Poids en vrac (t/m³) | Modèle | PCD18/N | PCD20/N | PCD22/N | distance de transport de référence | |
Spécification | 5.0~6.7m³ | 7.0~10.0m³ | 10.0~15.0m³ | Horizontal (m) | Vertical (m) | ||
Charbon pulvérisé | 0,5 | Volume de livraison (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
cendres volantes | 0,75 | 18~32 | 25~48 | 35~70 | 50 |
| |
Poudre de calcaire / poudre minérale | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
Ciment/matières premières | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
Poudre de silicium | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 | |
Tableau des paramètres de la pompe de transport pneumatique à petite échelle
Transport de matériaux | Poids en vrac (t/m³) | Modèle | PCD08/M | PCD10/M | PCD12/M | PCD14/M | distance de transport de référence | |
Spécification | 0,2~0,5m³ | 0,6~1,6m³ | 1,5~2,5m³ | 2,5~5,0m³ | Horizontal (m) | Vertical (m) | ||
Charbon pulvérisé | 0,5 | Volume de livraison (t/h) | 0,5~1,8 | 1,5~5,5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
cendres volantes | 0,75 | 0,9~2,8 | 2,5~8,5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
Poudre de calcaire / poudre minérale | 0,8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 | |
Ciment/matières premières | 1.0 | 1,2~3,5 | 3,5 à 11,5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
Poudre de silicium | 1.2 | 1,5~4,0 | 4,5~13,5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
Tableau des paramètres des pompes de transport pneumatique longue distance
Transport de matériaux | Poids en vrac (t/m³) | Modèle | PCD24/L | PCD26/L | PCD28/L | PCD30/L | distance de transport de référence | |
Spécification | 16~20m³ | 18~22m3 | 20~27m³ | 26~32m³ | Horizontal (m) | Horizontal (m) | ||
Charbon pulvérisé | 0,5 | Volume de livraison (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
cendres volantes | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
Poudre de calcaire / poudre minérale | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 70~100 | 1000 | 25 |
Ciment/matières premières | 1.0 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 | |
Tableau des paramètres de la pompe de transport pneumatique à grande capacité
Transport de matériaux | Poids en vrac (t/m³) | Modèle | PCD24/H | PCD26/H | PCD28/H | PCD30/H | distance de transport de référence | |
Spécification | 16~20m³ | 18~22m³ | 20 à 27 m³ | 26~32m³ | Horizontal (m) | Horizontal (m) | ||
Charbon pulvérisé | 0,5 | Volume de livraison (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
cendres volantes | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
Poudre de calcaire / poudre minérale | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
Ciment/matières premières | 1.0 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Principaux avantages
Faible vitesse et abrasion réduite
Fonctionnant à une vitesse de transport de 3 à 8 m/s, contre 15 à 30 m/s pour les systèmes en phase diluée, notre conception réduit considérablement l'abrasion des canalisations. Lors du transport de produits solides abrasifs en vrac, la durée de vie des canalisations peut être multipliée par 3 à 5.
Rapport solide/gaz élevé
Il permet de transférer de plus grands volumes de matériaux tout en consommant moins d'air comprimé. Comparé aux systèmes de convoyage en phase diluée, il offre une efficacité énergétique supérieure et vous aide à maîtriser vos coûts d'exploitation.
Transport en douceur pour matériaux délicats
L'écoulement piston à faible vitesse évite la fragmentation mécanique des particules fragiles. Cette solution est donc parfaitement adaptée aux milieux friables, aux grains et aux produits granulés.
Performances étendues sur longue distance
Conçu pour s'adapter aux configurations complexes de tuyauteries industrielles, ce système d'alimentation par lots assure un transport constant sur des centaines de mètres, voire plus de 1 000 m.
Fonctionnement stable avec contrôle automatisé
Dotée d'un automate programmable (PLC) prenant en charge les modes automatique et manuel, l'unité fonctionne de manière stable en continu et ne nécessite qu'un entretien courant limité.

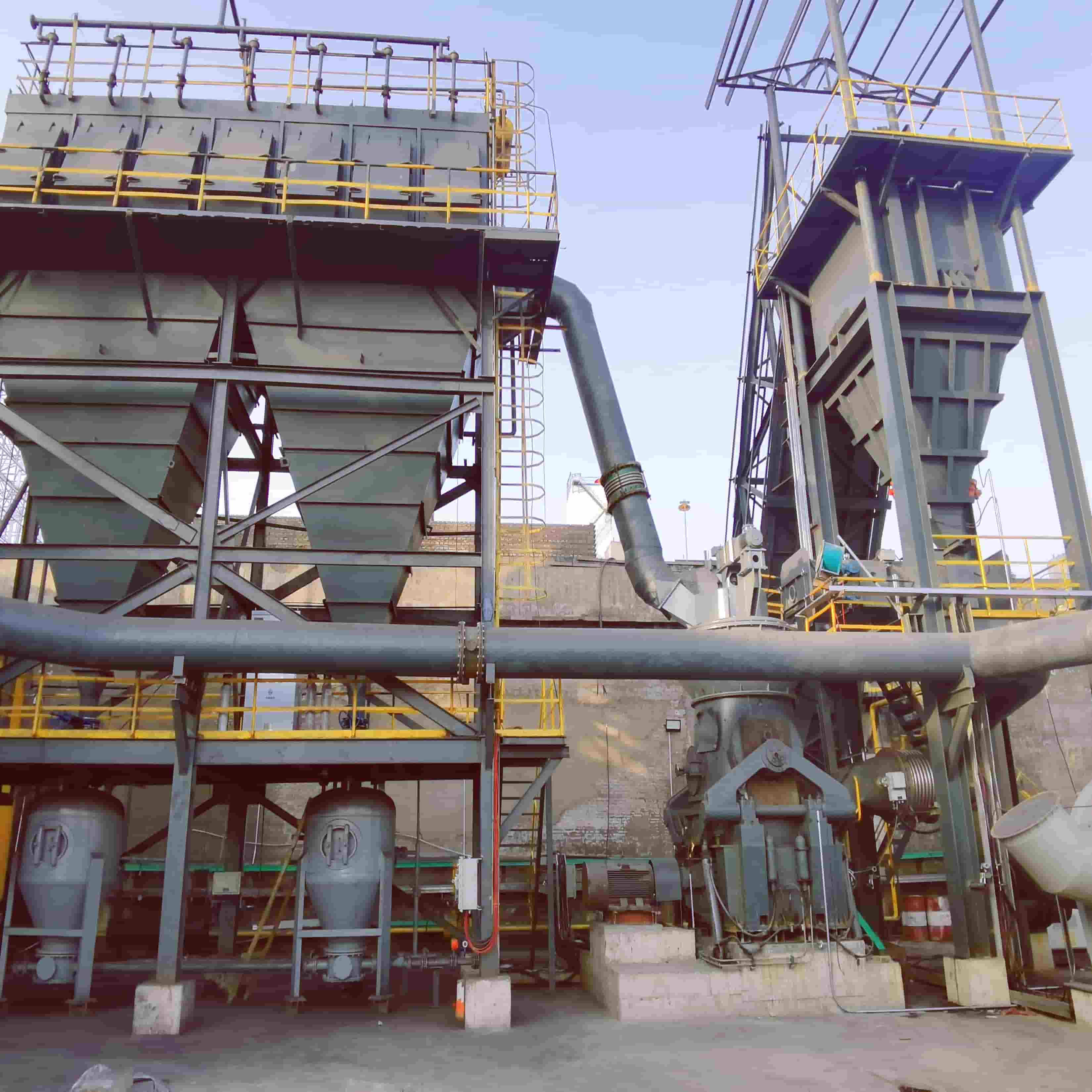

Applications
FAQ
Q1 : Quels matériaux cette pompe à conteneur peut-elle traiter ?
A : Il convient au ciment, aux cendres volantes, aux poudres minérales, à la poudre de calcaire et aux matériaux secs en vrac similaires. Des configurations personnalisables sont disponibles pour répondre à des besoins spécifiques.
Q2 : Quelle est la distance de transport maximale ?
R : Les systèmes standard prennent en charge jusqu'à 1000 mètres. Des distances plus importantes peuvent être conçues sur demande.
Q3 : Comment la phase dense se compare-t-elle à la phase diluée pour les matériaux abrasifs ?
A : La phase dense fonctionne à une vitesse beaucoup plus faible (3 à 8 m/s contre 15 à 30 m/s), ce qui réduit l'usure des canalisations de façon exponentielle. Cela prolonge considérablement la durée de vie des pipelines pour les matériaux abrasifs.
Q4 : Quelles options de contrôle sont disponibles ?
A: Les systèmes sont équipés d'une commande par automate programmable (PLC) offrant des modes manuel et automatique. L'intégration d'un système de contrôle-commande distribué (DCS) est disponible pour l'automatisation à l'échelle de l'usine.
Q5 : Le système peut-il être personnalisé ?
R : Oui. Nous proposons une capacité, un matériau de cuve (acier au carbone ou acier inoxydable) et une configuration personnalisables afin de répondre à des exigences opérationnelles spécifiques.
Si vous êtes intéressé par notre pompe de convoyage pneumatique à phase dense pour trémies, ou si vous avez besoin d'une solution de convoyage personnalisée adaptée à vos besoins spécifiques, veuillez nous contacter sans délai. Notre équipe d'experts vous répondra sous 24 heures et vous fournira des informations détaillées sur le produit ainsi qu'un devis.
