Pompe de transport pneumatique à phase dense à haut rendement

Pompe de transport pneumatique à phase dense à haut rendement

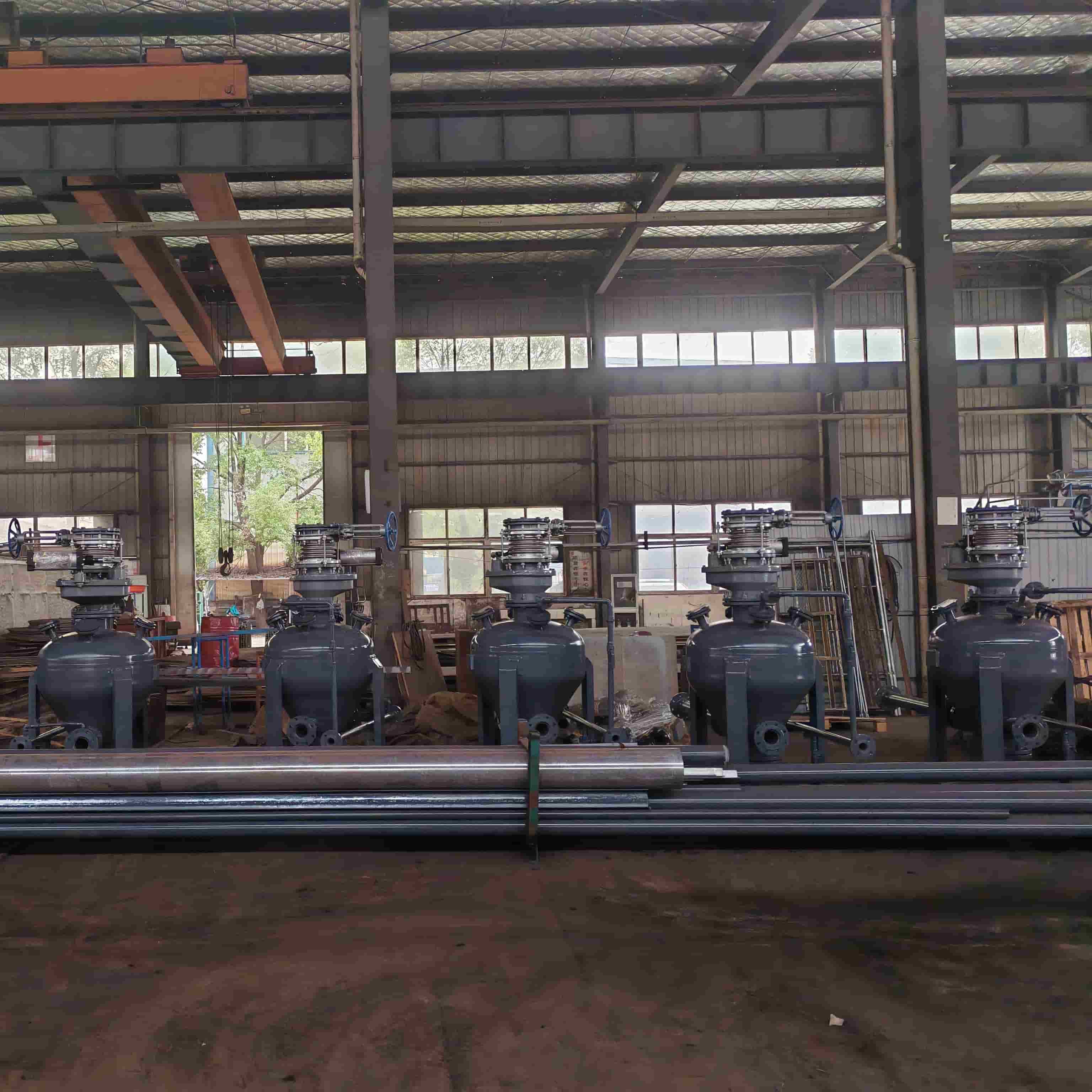

La pompe de transport pneumatique en phase dense PCD est un réservoir sous pression entièrement fermé à haut rendement, spécialement conçu pour le transport de poudres à faible vitesse et à rapport solide/gaz élevé. Elle minimise l'usure des canalisations et la dégradation des matériaux, tout en assurant un fonctionnement sans poussière, un faible coût d'entretien et une fiabilité optimale sur de longues distances. Elle convient au ciment, aux cendres volantes, à la poudre de batteries au lithium, à la poudre de charbon, à la poudre de calcaire et à d'autres matériaux abrasifs.

Numéro d'article :
Pneumatic conveying bin pump
Commande (MOQ) :
1
Paiement :
Negotiation
Origine du produit :
Hefei,China
Couleur :
Customize
Port maritime :
Negotiation
Délai de mise en œuvre :
Negotiation
Poids :
Based on actual

DEMANDEZ UN DEVIS DÈS MAINTENANT

Pompe de transport pneumatique à phase dense à haut rendement

Les équipements et systèmes de transport pneumatique PCD sont largement utilisés dans les secteurs des matériaux de construction, de la chimie, des mines, de l'énergie, de la métallurgie et autres. Ils permettent de transporter divers matériaux tels que le ciment, les matières premières, les cendres volantes, la chaux, les scories de carbure sèches, la poudre de laitier, la poudre de laitier d'acier, la poudre de charbon, la poudre d'alumine, la poudre de bauxite, la poudre de phosphore, la poudre de pyrophyllite et la poudre de silicium organique.

Autres appellations : Réservoir transmetteur, pompe de transport pneumatique, convoyeur à réservoir sous pression

Type de transport : Phase dense / Phase diluée (en option)

Mode de décharge : Décharge par le haut (série MT) / Décharge par le bas (série MD)

Bin pump for pneumatic conveying

La pompe de transport pneumatique pour trémies fonctionne en mode de circulation intermittente avec quatre phases de fonctionnement :

Phase 1 : Alimentation

La vanne d'alimentation et la vanne de purge s'ouvrent simultanément. Les matériaux tombent dans le corps de la pompe par gravité jusqu'à ce que la jauge de niveau (ou le relais temporisé) envoie un signal de cuve pleine, puis les deux vannes se ferment automatiquement.

Phase 2 : Fluidisation et pressurisation

La vanne d'admission d'air s'ouvre et l'air comprimé pénètre dans les parties supérieure et inférieure du réservoir. L'air situé au fond traverse des dispositifs de fluidisation (plaques d'aération ou groupes de buses) pour fluidifier les matériaux, tandis que la pression interne du réservoir augmente progressivement.

Phase 3 : Transport

Lorsque la pression dans le réservoir atteint la valeur prédéfinie, la vanne de décharge s'ouvre automatiquement. Les matériaux fluidisés sont poussés par air comprimé dans la conduite de transport et acheminés vers le silo cible par un flux piston à faible vitesse et haute densité, ce qui réduit considérablement l'abrasion de la conduite.

Phase 4 : Purge

Une fois le transport des matériaux terminé, la pression dans le réservoir diminue. L'air comprimé continue d'être injecté pendant un certain temps afin de purger la canalisation et d'éliminer les résidus. Ensuite, fermez la vanne d'arrivée d'air, fermez la vanne de refoulement après un délai, ouvrez la vanne d'alimentation et lancez le cycle suivant.

Principales caractéristiques du produit :

①Grande capacité de transport : >300 t/h ;

② Longue distance : >2000m ;

③Faible consommation d'énergie : <3,8 kWh/t·km ;

④Faible usure : durée de vie du pipeline > 10 ans ;

⑤ Faible vitesse : vitesse initiale 6 ~ 10 m / s ;

⑥ Rapport de mélange élevé : >30 kg/kg ;

⑦ La configuration du processus est flexible, sans poussière, avec un taux de fonctionnement élevé, un investissement inférieur à celui du transport mécanique et des coûts de maintenance réduits.

Tableau des paramètres de la pompe de transport pneumatique standard

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD18/N	PCD20/N	PCD22/N	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	5.0~6.7m³	7.0~10.0m³	10.0~15.0m³	Horizontal (m)	Vertical (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	12~20	16~32	25~50	500	30
cendres volantes	0,75		18~32	25~48	35~70	50
Poudre de calcaire / poudre minérale	0,8		20~35	26~51	38~75	500	30
Ciment/matières premières	1.0		24~42	32~65	48~95	500	30
Poudre de silicium	1.2		28~50	40~75	55~115	500	30

Tableau des paramètres de la pompe de transport pneumatique à petite échelle

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD08/M	PCD10/M	PCD12/M	PCD14/M	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	0,2~0,5m³	0,6~1,6m³	1,5~2,5m³	2,5~5,0m³	Horizontal (m)	Vertical (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	0,5~1,8	1,5~5,5	5.0~9.0	8.0~18.0	100	20
cendres volantes	0,75		0,9~2,8	2,5~8,5	7.0~14.0	12.0~27.0	100	20
Poudre de calcaire / poudre minérale	0,8		1.0~3.0	3.0~9.0	8.0~15.0	12.0~28.0	100	20
Ciment/matières premières	1.0		1,2~3,5	3,5 à 11,5	10.0~18.0	16.0~36.0	100	20
Poudre de silicium	1.2		1,5~4,0	4,5~13,5	12.0~20.0	19.0~43.0	100	20

Tableau des paramètres des pompes de transport pneumatique longue distance

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD24/L	PCD26/L	PCD28/L	PCD30/L	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	16~20m³	18~22m3	20~27m³	26~32m³	Horizontal (m)	Horizontal (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	20~40	25~45	30~55	45~65	1000	25
cendres volantes	0,75		35~60	45~65	45~80	65~95	1000	25
Poudre de calcaire / poudre minérale	0,8		40~65	45~70	50~85	70~100	1000	25
Ciment/matières premières	1.0		50~80	55~90	65~110	90~120	1000	25

Tableau des paramètres de la pompe de transport pneumatique à grande capacité

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD24/H	PCD26/H	PCD28/H	PCD30/H	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	16~20m³	18~22m³	20 à 27 m³	26~32m³	Horizontal (m)	Horizontal (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	50~80	60~90	65~110	80~130	200	20
cendres volantes	0,75		75~125	85~130	95~160	125~190	200	20
Poudre de calcaire / poudre minérale	0,8		80~130	90~140	100~170	130~200	200	20
Ciment/matières premières	1.0		100~150	115~175	130~215	165~260	200	20

Pourquoi nous choisir ?

Qualification en fabrication de récipients sous pression
Tous les corps de pompe sont conçus et fabriqués conformément aux normes ASME, GB et PED.
Intégration complète du système
Nous fournissons non seulement des pompes à trémie, mais aussi des systèmes auxiliaires complets comprenant des compresseurs d'air, des sécheurs, des filtres, des canalisations, des vannes et des armoires de commande PLC.
Conception technique personnalisée
Nous proposons des solutions sur mesure basées sur les propriétés des matériaux telles que la taille des particules, la densité, l'abrasivité et la teneur en humidité.
Historique global des installations
Des centaines de systèmes ont été mis en service avec succès dans le monde entier.
Assistance technique et formation

La mise en service sur site, la formation à l'utilisation et l'assistance technique à vie sont disponibles.

Livraison rapide de pièces détachées

Un stock stratégique de pièces d'usure, notamment de soupapes, de joints et de chemises en céramique, garantit une livraison rapide.

Contactez-nous

Si vous êtes intéressé par notre pompe de convoyage pneumatique à phase dense pour trémies, ou si vous avez besoin d'une solution de convoyage personnalisée adaptée à vos besoins spécifiques, veuillez nous contacter sans délai. Notre équipe d'experts vous répondra sous 24 heures et vous fournira des informations détaillées sur le produit ainsi qu'un devis.
