Pompe à bac à phase dense haute capacité

Pompe à bac à phase dense haute capacité

Transport stable en phase dense, débit élevé, faible consommation de gaz pour le ciment, les cendres volantes et les poudres minérales. Pompe à trémie haute capacité pour le transport de poudres en vrac.

Numéro d'article :
Pneumatic conveying bin pump
Commande (MOQ) :
1
Paiement :
Negotiation
Origine du produit :
Hefei,China
Couleur :
Customize
Port maritime :
Negotiation
Délai de mise en œuvre :
Negotiation
Poids :
Based on actual

DEMANDEZ UN DEVIS DÈS MAINTENANT

Pompe à bac à phase dense haute capacité

Notre pompe de transport pneumatique à phase dense, également appelée réservoir doseur sous pression, est un équipement essentiel pour le transport en circuit fermé de poudres sèches en vrac. Le volume de la pompe est déterminé en fonction des propriétés, de la granulométrie, de la distance et du débit de transport du matériau. Ainsi, chaque unité est conçue sur mesure pour répondre aux exigences du procédé tout en minimisant la consommation d'énergie. La commande entièrement automatisée par automate programmable (PLC) garantit une alimentation stable par lots, l'absence de fuites de poussière, une faible consommation d'air et une capacité de transport sur de longues distances. Elle est largement utilisée dans les centrales électriques, les cimenteries, les industries métallurgiques, chimiques et minières.

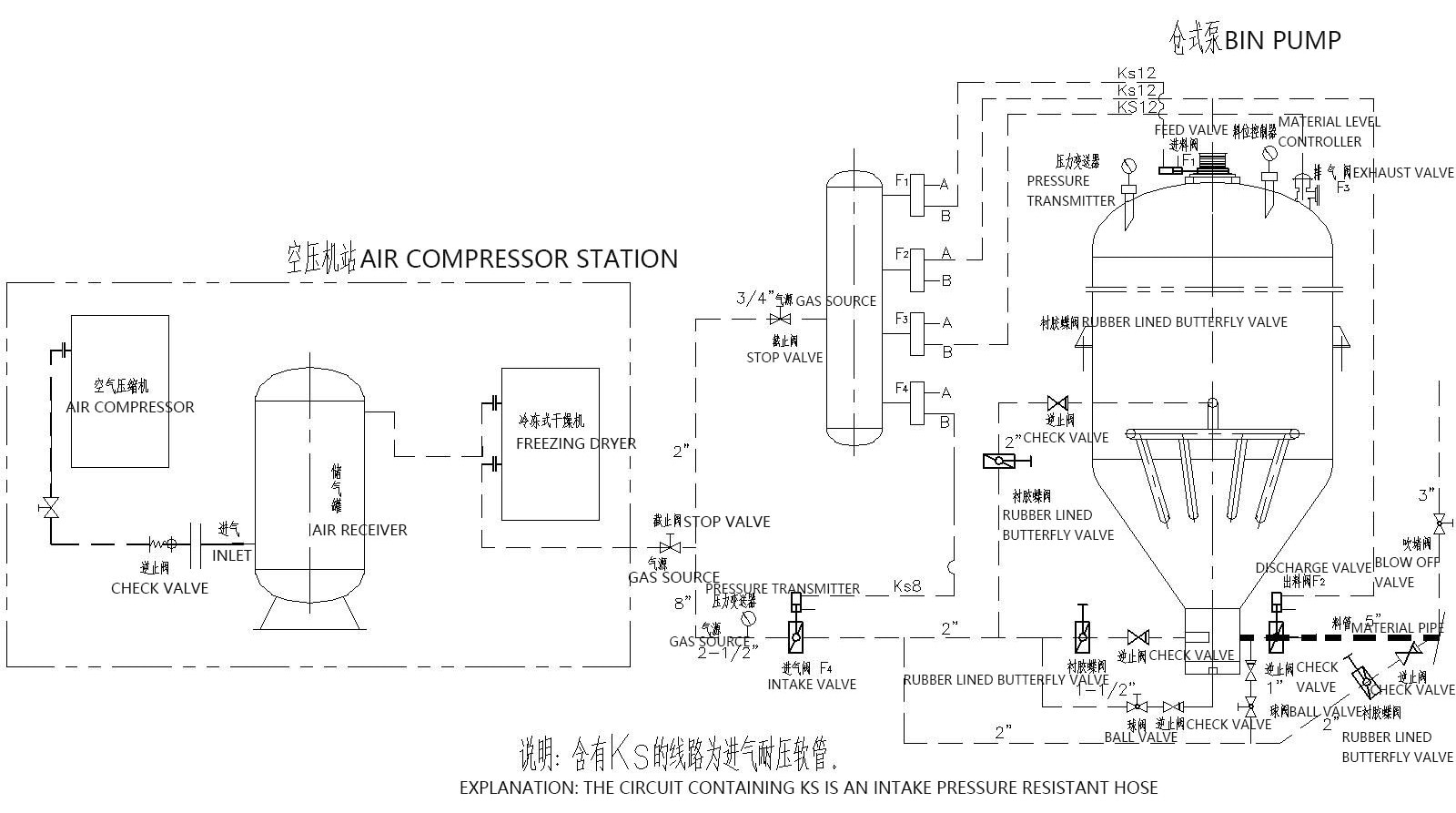

Bin Pump Pneumatic Conveying

La pompe de transport pneumatique pour trémies fonctionne en mode de circulation intermittente avec quatre phases de fonctionnement :

Phase 1 : Alimentation

La vanne d'alimentation et la vanne de purge s'ouvrent simultanément. Les matériaux tombent dans le corps de la pompe par gravité jusqu'à ce que la jauge de niveau (ou le relais temporisé) envoie un signal de cuve pleine, puis les deux vannes se ferment automatiquement.

Phase 2 : Fluidisation et pressurisation

La vanne d'admission d'air s'ouvre et l'air comprimé pénètre dans les parties supérieure et inférieure du réservoir. L'air situé au fond traverse des dispositifs de fluidisation (plaques d'aération ou groupes de buses) pour fluidifier les matériaux, tandis que la pression interne du réservoir augmente progressivement.

Phase 3 : Transport

Lorsque la pression dans le réservoir atteint la valeur prédéfinie, la vanne de décharge s'ouvre automatiquement. Les matériaux fluidisés sont poussés par air comprimé dans la conduite de transport et acheminés vers le silo cible par un flux piston à faible vitesse et haute densité, ce qui réduit considérablement l'abrasion de la conduite.

Phase 4 : Purge

Une fois le transport des matériaux terminé, la pression dans le réservoir diminue. L'air comprimé continue d'être injecté pendant un certain temps afin de purger la canalisation et d'éliminer les résidus. Ensuite, fermez la vanne d'arrivée d'air, fermez la vanne de refoulement après un délai, ouvrez la vanne d'alimentation et lancez le cycle suivant.

Tableau des paramètres de la pompe de transport pneumatique standard

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD18/N	PCD20/N	PCD22/N	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	5.0~6.7m³	7.0~10.0m³	10.0~15.0m³	Horizontal (m)	Vertical (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	12~20	16~32	25~50	500	30
cendres volantes	0,75		18~32	25~48	35~70	50
Poudre de calcaire / poudre minérale	0,8		20~35	26~51	38~75	500	30
Ciment/matières premières	1.0		24~42	32~65	48~95	500	30
Poudre de silicium	1.2		28~50	40~75	55~115	500	30

Tableau des paramètres de la pompe de transport pneumatique à petite échelle

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD08/M	PCD10/M	PCD12/M	PCD14/M	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	0,2~0,5m³	0,6~1,6m³	1,5~2,5m³	2,5~5,0m³	Horizontal (m)	Vertical (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	0,5~1,8	1,5~5,5	5.0~9.0	8.0~18.0	100	20
cendres volantes	0,75		0,9~2,8	2,5~8,5	7.0~14.0	12.0~27.0	100	20
Poudre de calcaire / poudre minérale	0,8		1.0~3.0	3.0~9.0	8.0~15.0	12.0~28.0	100	20
Ciment/matières premières	1.0		1,2~3,5	3,5 à 11,5	10.0~18.0	16.0~36.0	100	20
Poudre de silicium	1.2		1,5~4,0	4,5~13,5	12.0~20.0	19.0~43.0	100	20

Tableau des paramètres des pompes de transport pneumatique longue distance

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD24/L	PCD26/L	PCD28/L	PCD30/L	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	16~20m³	18~22m3	20~27m³	26~32m³	Horizontal (m)	Horizontal (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	20~40	25~45	30~55	45~65	1000	25
cendres volantes	0,75		35~60	45~65	45~80	65~95	1000	25
Poudre de calcaire / poudre minérale	0,8		40~65	45~70	50~85	70~100	70~100	1000	25
Ciment/matières premières	1.0		50~80	55~90	65~110	90~120	1000	25

Tableau des paramètres de la pompe de transport pneumatique à grande capacité

Transport de matériaux	Poids en vrac (t/m³)	Modèle	PCD24/H	PCD26/H	PCD28/H	PCD30/H	distance de transport de référence
Transport de matériaux	Poids en vrac (t/m³)	Spécification	16~20m³	18~22m³	20 à 27 m³	26~32m³	Horizontal (m)	Horizontal (m)
Charbon pulvérisé	0,5	Volume de livraison (t/h)	50~80	60~90	65~110	80~130	200	20
cendres volantes	0,75		75~125	85~130	95~160	125~190	200	20
Poudre de calcaire / poudre minérale	0,8		80~130	90~140	100~170	130~200	200	20
Ciment/matières premières	1.0		100~150	115~175	130~215	165~260	200	20

Principaux avantages

✅ Transport à basse vitesse en phase dense

Faible vitesse d'écoulement du matériau (vitesse initiale de 6 à 10 m/s) ; usure minimale des canalisations, durée de vie du pipeline considérablement prolongée.

✅ Fonctionnement entièrement étanche à la poussière

Structure de convoyage totalement fermée, zéro poussière en suspension, conforme aux normes d'émissions environnementales

✅ Contrôle automatique intelligent par automate programmable

Cycle de fonctionnement sans surveillance, d'alimentation automatique, de pressurisation, de convoyage et de vidange

✅ Forte résistance au blocage

Structure optimisée du lit fluidisé, évacuation régulière même pour les poudres fines et collantes

✅ Large gamme personnalisée

Volumes standard : 0,5 m³ / 1 m³ / 2 m³ / 4 m³ / 6 m³ / 10 m³, dimensions de réservoir personnalisées disponibles

✅ Faible consommation d'énergie

Moins de consommation d'air comprimé qu'avec un système de transport en phase diluée, réduction des coûts d'exploitation

Matériaux de transport appropriés

Ciment et matériaux de construction : poudre de ciment, poudre de laitier, poudre de calcaire, poudre de chaux
Métallurgie : Poudre minérale, poudre de fer, cendres de four
Industrie chimique : poudre chimique sèche, poudre de catalyseur, poudre de charge
Industrie énergétique : cendres volantes, cendres de fond, poudre de gypse désulfurée
Exploitation minière : poudre fine de minerai, poudre de quartz
