Optimisation de l'efficacité du broyage du calcaire : l'avantage du broyeur à cylindres vertical

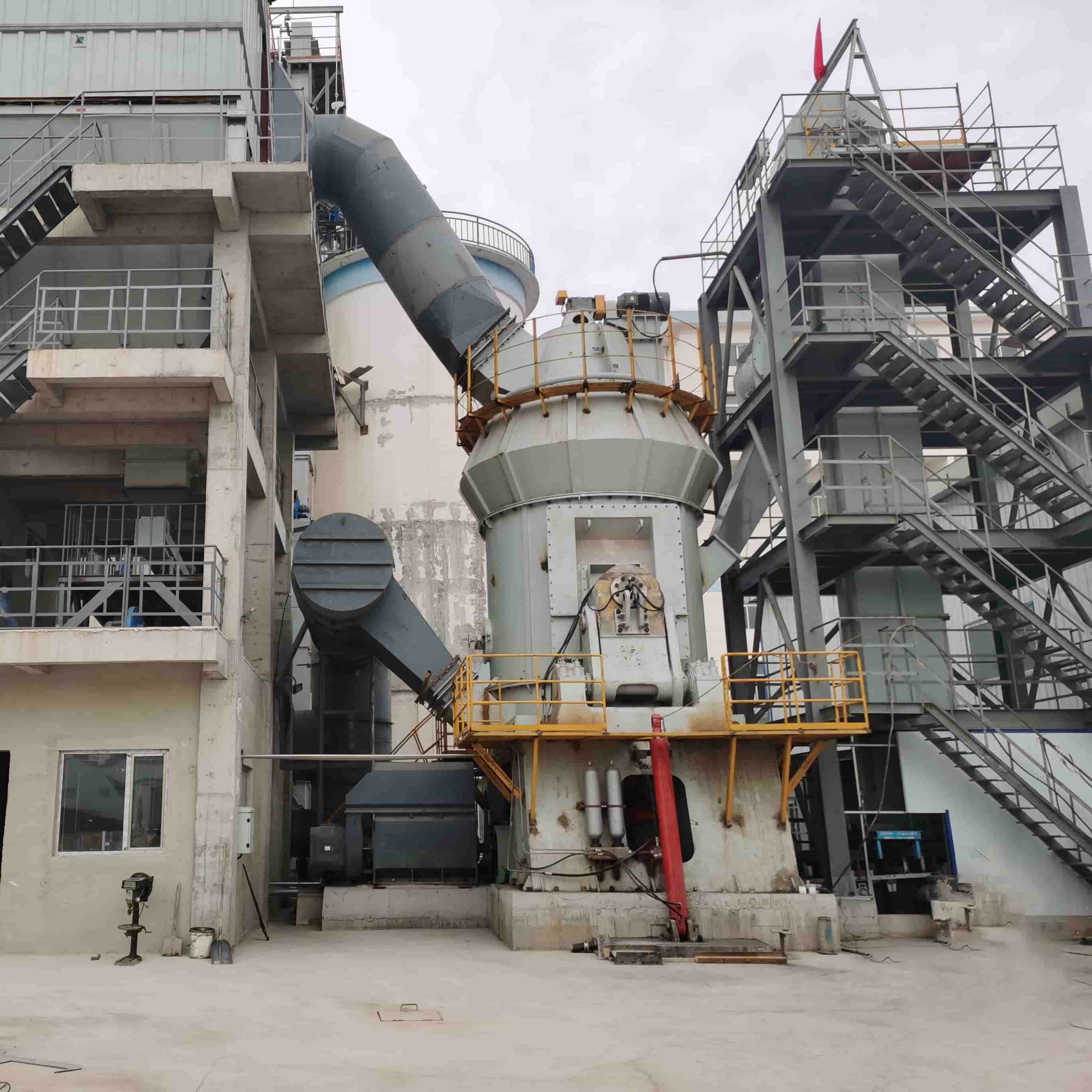

Dans les procédés industriels modernes, de la production de ciment et de matériaux de construction à la désulfuration des gaz de combustion dans les centrales électriques, la demande en poudre de calcaire de haute qualité ne cesse de croître. Atteindre une production à haut rendement tout en maintenant une granulométrie précise et une efficacité énergétique optimale représente un défi majeur pour les transformateurs du monde entier. Parmi les différentes technologies de broyage disponibles, le broyeur vertical à rouleaux (BVR) s'est imposé comme une solution de choix, notamment pour le traitement du calcaire à grande échelle. Le broyeur vertical de Hefei Hengcheng se distingue comme une référence dans ce domaine.

Le défi du broyage du calcaire

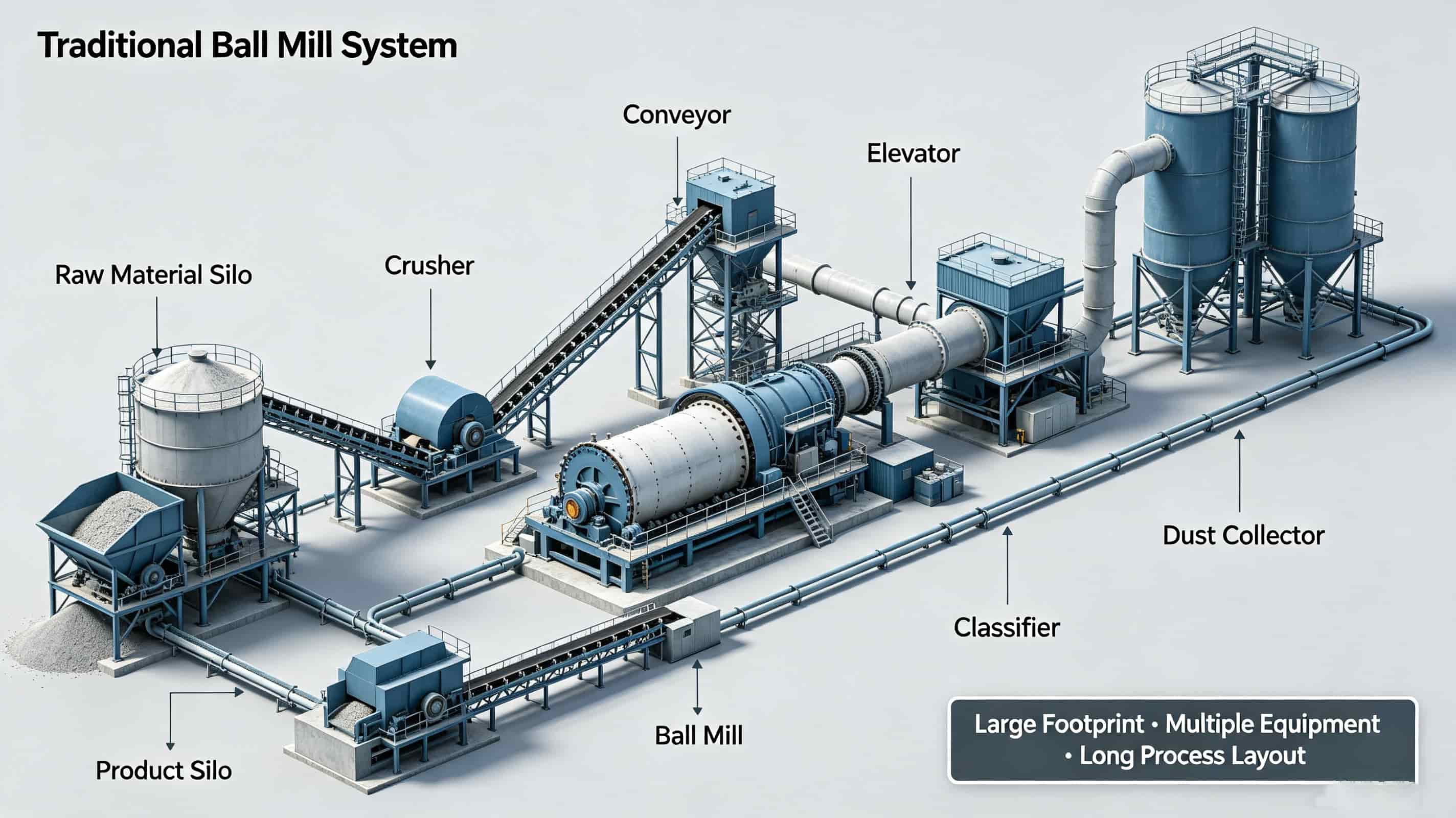

Le calcaire, principalement composé de carbonate de calcium, est un matériau relativement tendre mais abrasif. Les systèmes de broyage traditionnels, tels que les broyeurs à boulets, peinent souvent à concilier un débit élevé et un faible coût d'exploitation. Ils peuvent être énergivores, encombrants et nécessiter plusieurs étapes combinant broyage, séchage et classification au sein d'une même machine.

L'objectif des usines modernes est de regrouper ces procédés en une seule unité efficace, capable de traiter des particules jusqu'à 50 mm et de fournir un produit homogène, allant des charges grossières aux poudres ultrafines pour des applications spécialisées.

Le broyeur vertical offre un procédé simple et compact avec classificateur intégré ; aucun équipement supplémentaire n’est nécessaire. Il présente moins de risques de panne, est facile à utiliser et permet des aménagements flexibles, adaptés à une utilisation en extérieur. L’espace au sol est réduit à environ 70 % de celui d’un broyeur à boulets, et le volume du bâtiment à seulement 50 à 60 %.

Principaux avantages d'une capacité élevée :

Séchage intégré – Le gaz chaud sèche les matières premières contenant jusqu'à 10-15 % d'humidité, éliminant ainsi le besoin d'un séchoir séparé.

Classification interne – Transport pneumatique vers un classificateur dynamique intégré ; les particules grossières retournent sur la table, les fines passent à travers – le système en boucle fermée assure une qualité constante et maximise le rendement.

Agencement compact – La conception verticale intègre de multiples fonctions, ce qui permet de gagner de l'espace au sol, de réduire les coûts de génie civil et de simplifier la manutention des matériaux.

Consommation d'énergie réduite – Consomme 30 à 50 % d'énergie en moins que les systèmes de broyeurs à boulets – un avantage crucial pour les opérations à grande capacité où les coûts énergétiques sont prépondérants.

Comprendre les composantes clés et le principe de fonctionnement

Pour comprendre pourquoi les VRM sont si efficaces, il est utile de comprendre leurs composants clés :

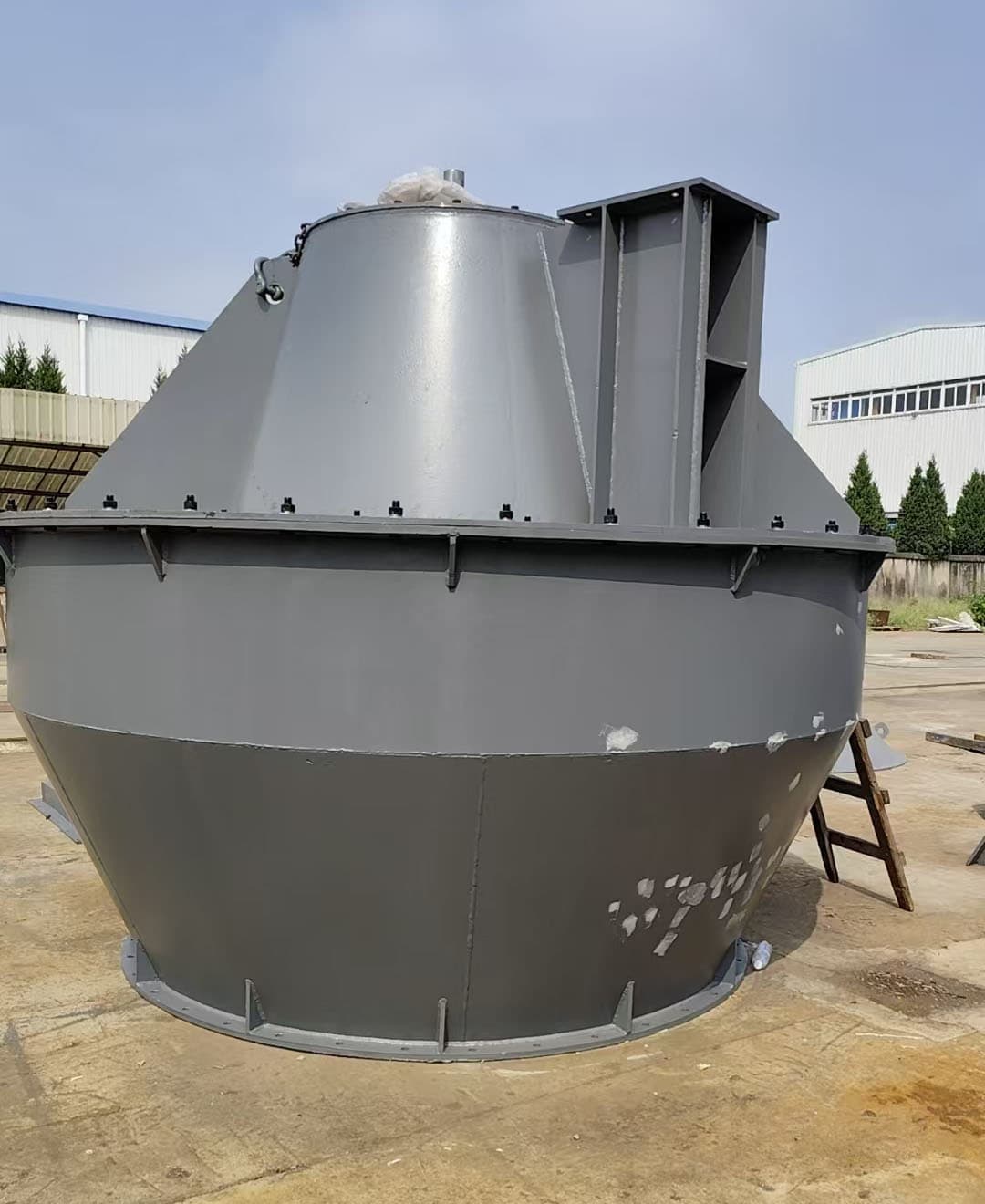

Système de classification : Situé au-dessus de la zone de broyage, le classificateur dynamique détermine la finesse du produit final. En ajustant la vitesse du rotor du classificateur, les opérateurs peuvent contrôler précisément la finesse du produit sans modifier les autres paramètres du broyeur.

Système d'entraînement et de transmission : Le système d'entraînement principal se compose généralement d'un moteur électrique relié à la table de rectification par un réducteur planétaire, fournissant le couple élevé nécessaire aux opérations de rectification.

Domaine d'application du broyeur à cylindres vertical

Production de ciment :Broyage des matières premières, préparation du calcaire pour la production de clinker

Production d'énergie : Poudre de calcaire de désulfuration (généralement 250-325 mesh) pour la désulfuration des gaz de combustion

Traitement du carbonate de calcium : Poudre GCC fine et ultra-fine pour plastiques, caoutchouc, revêtements et papier

Matériaux de construction : Poudre de calcaire pour mortier, mélange sec et charges d'asphalte

Pression de broyage : La pression optimale des rouleaux est essentielle. Une pression trop faible réduit le débit et augmente la recirculation ; une pression trop élevée provoque des vibrations excessives et une usure prématurée.

Vitesse du classificateur : La vitesse de rotation du classificateur dynamique intégré est le principal facteur déterminant la finesse du produit. Une vitesse plus élevée permet d'obtenir un produit plus fin, mais peut réduire la capacité du broyeur.

Débit d'alimentation et stabilité : Un approvisionnement régulier et précis en calcaire est essentiel. Les fluctuations peuvent engendrer une instabilité, réduisant ainsi l'efficacité et la capacité de production.

Débit et température des gaz : Un flux d'air adéquat est nécessaire pour le transport et le séchage des matériaux.

Conclusion

Le passage à la technologie des broyeurs à cylindres verticaux représente une évolution stratégique pour les usines de traitement du calcaire visant une production à haut rendement. La conception intégrée, efficace et compacte se traduit directement par une réduction des dépenses d'investissement et d'exploitation, une meilleure homogénéité du produit et une plus grande flexibilité opérationnelle.
