Broyage du calcaire pour le traitement des gaz de combustion : pourquoi le broyage à volume réduit (VRM) est le choix privilégié

Dans les systèmes de désulfuration des gaz de combustion par voie humide (WFGD), le circuit de broyage à la chaux est souvent perçu comme une fonction auxiliaire, certes indispensable, mais peu stratégique. Cette vision est erronée. Le broyage influe directement sur la réactivité du réactif de désulfuration, la fiabilité de fonctionnement du système et représente une part importante de la consommation d'énergie auxiliaire de l'installation. Pour les installations visant à réduire les coûts d'exploitation et à améliorer l'efficacité d'élimination du SO₂, le choix de la technologie de broyage constitue l'une des décisions les plus importantes dans la conception d'un système de désulfuration des gaz de combustion.

S’appuyant sur des études comparatives de centrales électriques en exploitation et sur des données d’essais à l’échelle pilote, cet article démontre – d’un point de vue à la fois technique et économique – pourquoi le broyeur à rouleaux vertical (VRM) est la solution de broyage supérieure pour la préparation du calcaire dans les applications FGD humides.

Comprendre le rôle du broyage du calcaire dans le désulfurage des gaz de combustion

Le procédé humide au calcaire et au gypse demeure la technologie de désulfuration des gaz de combustion (FGD) dominante à l'échelle mondiale, appréciée pour son rendement élevé en désulfuration et la grande disponibilité du calcaire comme réactif. Dans ce procédé, du calcaire finement broyé (CaCO₃) est mis en suspension dans de l'eau et pulvérisé dans une tour d'absorption, où il réagit avec le SO₂ présent dans les gaz de combustion pour former du sulfite de calcium, qui est ensuite oxydé pour produire du gypse commercialisable (CaSO₄·2H₂O).

La vitesse de dissolution du calcaire constitue une contrainte cinétique critique. Le calcaire présente une faible solubilité (environ 50 mg/L), ce qui signifie que la surface disponible pour la réaction limite directement l'efficacité d'élimination du SO₂. Pour compenser, le calcaire est généralement broyé à une finesse de 90 à 95 % (tamis de 45 μm, soit 325 mesh) avant d'être introduit dans l'absorbeur. L'obtention de cette granulométrie de manière constante et efficace est la fonction principale du circuit de broyage.

Un circuit de broyage peu performant se manifeste de plusieurs façons : consommation accrue de calcaire due à une utilisation incomplète des réactifs, pureté réduite du gypse, volumes de déchets solides plus importants et fiabilité du système diminuée. À l’inverse, un broyage excessif entraîne un gaspillage d’énergie sans gain proportionnel. La solution de broyage optimale doit garantir un contrôle précis de la finesse avec une consommation d’énergie minimale et une disponibilité maximale.

Voie conventionnelle : Broyage à billes par voie humide

Le procédé de préparation du calcaire a longtemps été le broyeur à boulets à circuit fermé et à voie humide. Dans ce système, le calcaire et l'eau sont introduits dans le broyeur en proportions variables, et la suspension obtenue est triée par des cyclones. Les particules grossières sont renvoyées dans le broyeur pour un broyage plus poussé, tandis que le trop-plein des cyclones – à une concentration en solides d'environ 30 % – est envoyé à l'absorbeur comme réactif de désulfuration.

Les broyeurs à boulets sont robustes et leur procédé de fabrication éprouvé explique leur domination de longue date dans l'industrie. Cependant, lorsqu'ils sont utilisés pour le broyage du calcaire, leurs inconvénients intrinsèques sont tout aussi manifestes. Une part importante de l'énergie produite n'est pas utilisée pour la réduction de la taille des particules, mais dissipée sous forme de chaleur et de bruit. Par ailleurs, les broyeurs à boulets sont encombrants et les éléments de broyage ainsi que les revêtements subissent une usure continue, ce qui augmente les coûts des consommables.

Plus particulièrement, les broyeurs à boulets peinent à satisfaire aux exigences de finesse des systèmes de désulfuration des gaz de combustion modernes. Lorsque la spécification du produit est portée à 95 % passant à 45 μm, l'augmentation de la consommation d'énergie du broyage à boulets devient disproportionnée.

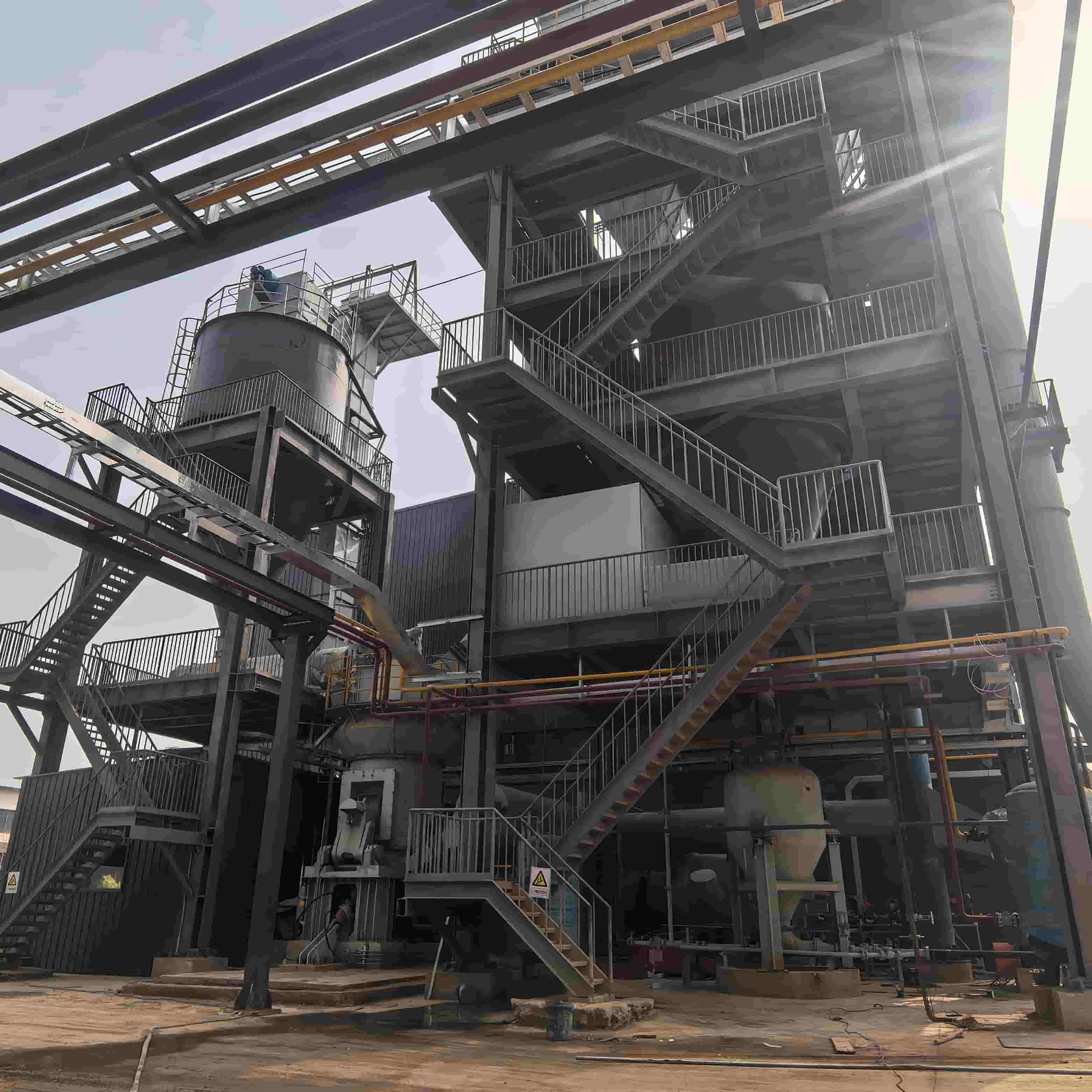

Comment fonctionne un broyeur à cylindres verticaux ?
Le moteur entraîne la rotation du disque de broyage via le réducteur. La matière tombe de l'orifice d'alimentation au centre du disque, tandis que de l'air chaud pénètre dans le broyeur par l'orifice d'entrée d'air. Sous l'effet de la force centrifuge, la matière se déplace vers le bord du disque. En passant dans la rainure annulaire du disque, elle est broyée sous la pression des rouleaux de broyage. La matière broyée est soulevée par le flux d'air à grande vitesse situé au bord du disque, tandis que les particules plus grosses retombent sur le disque pour être broyées une seconde fois. Lorsque la matière, entraînée par le flux d'air, traverse le classificateur de poudre dynamique, la poudre grossière retombe sur le disque sous l'action du rotor rotatif pour être broyée une dernière fois. La poudre fine, conforme aux normes, est évacuée par le flux d'air et collectée dans le dépoussiéreur, constituant ainsi le produit final. La matière humide est séchée par contact avec les gaz chauds, ce qui permet d'atteindre le taux d'humidité requis.

Principales caractéristiques du produit :

1. Haute efficacité et économies d'énergie : Haute efficacité de broyage, avec une consommation d'énergie inférieure de 40 % à celle des broyeurs à boulets ;

2. Faible coût d'investissement global : Processus simple et faible encombrement, seulement 50 % de celui d'un broyeur à boulets ;

3. Haute fiabilité : La machine entière adopte une conception modulaire, avec des composants très éprouvés ;

4. Maintenance aisée et faibles coûts d'exploitation : faible usure, opérations d'inspection et de réparation aisées et haut degré d'automatisation ;

5. Qualité stable du produit : Temps de séjour du matériau court, facile à distribuer et à détecter, et qualité stable du produit ;

6. Respectueux de l'environnement et à faible émission de carbone : faibles vibrations du système, faible niveau sonore, entièrement étanche, sans fuite de poussière.

Conclusion

Choisir un système de broyage de calcaire pour la désulfuration des gaz de combustion n'est pas un simple achat : c'est un engagement à long terme vis-à-vis d'une structure de coûts d'exploitation et d'un programme de maintenance spécifiques. Les études techniques et économiques comparatives sont formelles : comparé au broyage humide à boulets classique, le broyeur à cylindres verticaux offre une consommation d'énergie nettement inférieure, des coûts de pièces d'usure réduits, un contrôle plus précis du produit et une rentabilité accrue.

Pour les centrales électriques concevant un nouveau système de désulfuration des gaz de combustion ou envisageant la modernisation d'un circuit de préparation du calcaire existant, le VRM représente une alternative éprouvée et économiquement avantageuse au broyeur à boulets. Face au durcissement des réglementations sur les émissions et à la surveillance accrue de la consommation d'énergie auxiliaire, l'intérêt d'adopter le VRM ne fera que se renforcer.

FAQ

Q1 : Qu'est-ce que le broyage du calcaire dans le FGD, et pourquoi est-il nécessaire ?

A : Le broyage du calcaire permet de réduire ce dernier en une poudre fine (généralement 90 à 95 % passant au travers de 45 μm) afin qu'il puisse réagir efficacement avec le SO₂ dans l'absorbeur. Sans broyage fin, l'utilisation du réactif diminue et la pureté du gypse s'en trouve affectée.

Q2 : Pourquoi un broyeur à rouleaux verticaux (VRM) est-il préféré à un broyeur à boulets pour le broyage du calcaire FGD ?

A : Le VRM consomme beaucoup moins d'énergie, élimine les coûts liés aux médias de broyage et offre un contrôle plus précis de la finesse, le tout dans un encombrement réduit. Bien que son coût initial soit plus élevé, il offre une meilleure VAN et un délai de retour sur investissement plus court.

Q3 : À quelle finesse le calcaire doit-il être broyé pour le FGD humide ?

A : La plupart des systèmes de désulfuration des gaz de combustion par voie humide spécifient un taux de passage de 90 à 95 % à 45 μm (325 mesh). Ceci permet d'équilibrer la réactivité des réactifs et l'énergie de broyage.

Q4 : Le calcaire peut-il être usiné hors site à l'aide de la technologie VRM ?

R : Oui, comme le VRM produit une poudre sèche, le broyage peut être effectué à la mine de calcaire et le produit transporté sur le site. Cela permet de réduire les coûts d'équipement mécanique de plus de 90 % par rapport à un circuit de broyage à boulets humide sur site.

Q5 : Un VRM nécessite-t-il un séchage, et comment cela est-il effectué ?

A : Un broyeur à rouleaux vertical (VRM) effectue le broyage, le séchage et le classement en une seule unité. Du gaz chaud est introduit dans le broyeur pour évaporer l'humidité de la matière première pendant le broyage, éliminant ainsi le besoin d'un équipement de séchage séparé.

Q6 : Quel entretien nécessite un VRM en service calcaire ?

A : La maintenance porte principalement sur les rouleaux de broyage et les revêtements de table, fabriqués à partir de matériaux résistants à l'usure. Le broyage sur lit fluidisé engendre moins d'usure que le broyage à boulets, et les consommables sont passés de 2,8 % des dépenses d'exploitation à seulement 0,5 % dans l'étude de Kusile.

Q7 : Combien d'espace un système VRM permet-il d'économiser par rapport à un circuit de broyeur à boulets ?

A : Un système VRM intègre le broyage, le séchage et le classement dans une seule unité verticale, réduisant ainsi l'espace au sol jusqu'à 50 %. Ceci est particulièrement avantageux pour les rénovations dans des espaces restreints.

Q8 : La technologie VRM a-t-elle fait ses preuves dans les applications FGD ?

R : Oui, les broyeurs à rouleaux verticaux sont utilisés depuis des décennies dans le traitement du ciment et des minéraux et sont parfaitement adaptés au broyage du calcaire issu du désulfurage des gaz de combustion. Des études comparatives menées dans des centrales électriques en exploitation ont validé leurs performances et leur rentabilité.
